晨曦BIM鋼筋的功能日趨完善，讓很多BIM算量的旁友逐漸喜歡用上了這款軟件去進行鋼筋模型的建立和鋼筋算量。對經常算量和建立鋼筋模型的旁友來說，一根根輸入工程項目中柱、梁的鋼筋配筋信息，不僅耗費我們巨大的精力也要花費很多的時間。晨曦BIM鋼筋完善了這方面的功能，大量的節省了輸入鋼筋配筋圖的時間，下面我們一起來看一下。
梁名稱轉化功能能夠識別出梁的標注圖層，能夠識別出CAD圖紙中的配筋圖中梁的信息。如下圖操作所示：
首先點擊梁名稱轉化→提取→圖層標注信息→Esc鍵退出→識別→確認梁名稱轉化是否正確后→轉化。轉化成功后，我們就可以進行下一步了。
梁名稱轉換只是提取識別圖紙上的梁尺寸信息，識別出來的梁構件并未布置到模型上的，簡單來說，梁名稱轉換是幫助用戶快速定義梁構件，而布置梁構件還是得手動布置
梁鋼筋轉換是要基于已有梁構件模型后，才能將鋼筋信息提取到構件上

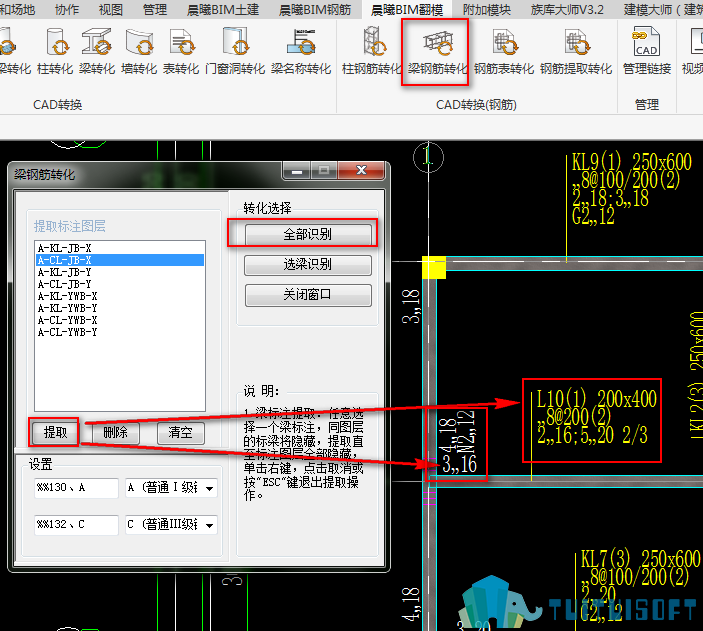

梁鋼筋轉化，沒有經過系統學習晨曦軟件操作的旁友，往往會分開使用這兩個功能，就會產生錯誤和疑問。操作如下圖所示：
點擊梁鋼筋轉化→提取→圖層標注信息→Esc鍵退出→識別→確認梁配筋信息是否全部提取完成→全部識別。全部識別完成后，我們所有的梁配筋信息都會在相應的構件里面。

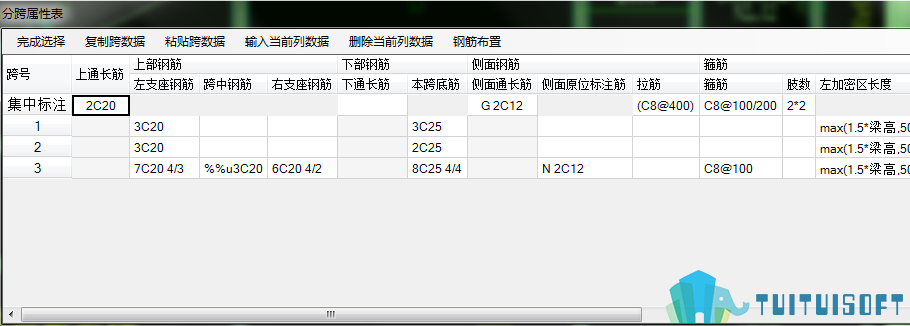

點擊查看構件配筋信息：
確認無誤后，就可以進行鋼筋布置了噢。這樣的操作是不是很好的解決了一根根輸入配筋信息的繁瑣和苦惱操作，讓BIM鋼筋算量變得簡單起來的插件。
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
