經過上回講解快速的轉化軸網的方法之后，不知道各位旁友們對這款插件興趣有沒有提高呢。這回我們接著來講用晨曦BIM翻模插件進行獨立基礎轉化，獨立基礎在Revit布置時，還是挺繁雜的。這款軟件能讓我們在轉化獨立基礎時，快速生成獨立基礎，簡單而實用。設置獨立基礎頂標高等信息，軟件會將其生成三維構件。

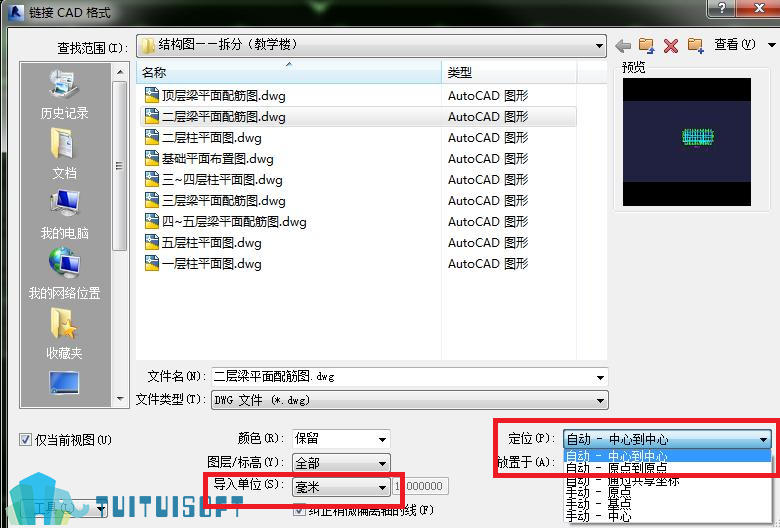

1、點擊“獨立基礎轉化”功能，點擊“提取獨立基礎的標注圖層”上的“提取”，進行提取CAD圖形上的標注圖層，按下Esc鍵或鼠標右鍵點擊取消，完成提取。
獨立基礎標注圖層提取如圖所示：

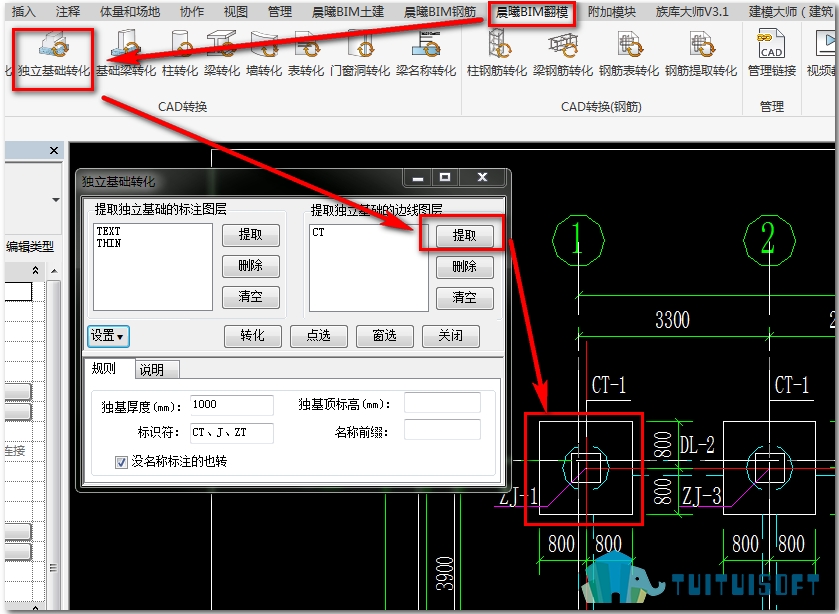

2、接著點擊提取“獨立基礎邊線圖層”，提取CAD圖形上的邊線圖層，按下Esc鍵或鼠標右鍵點擊取消，完成提取。
獨立基礎邊線圖層提取如圖所示：
3、要設置“獨立基礎的厚度”“獨立基礎頂標高”該“標高”為絕對標高，“標識符”、“名稱前綴”選項等，輸入相關信息之后，點擊轉化，即可生成相應的獨立基礎。

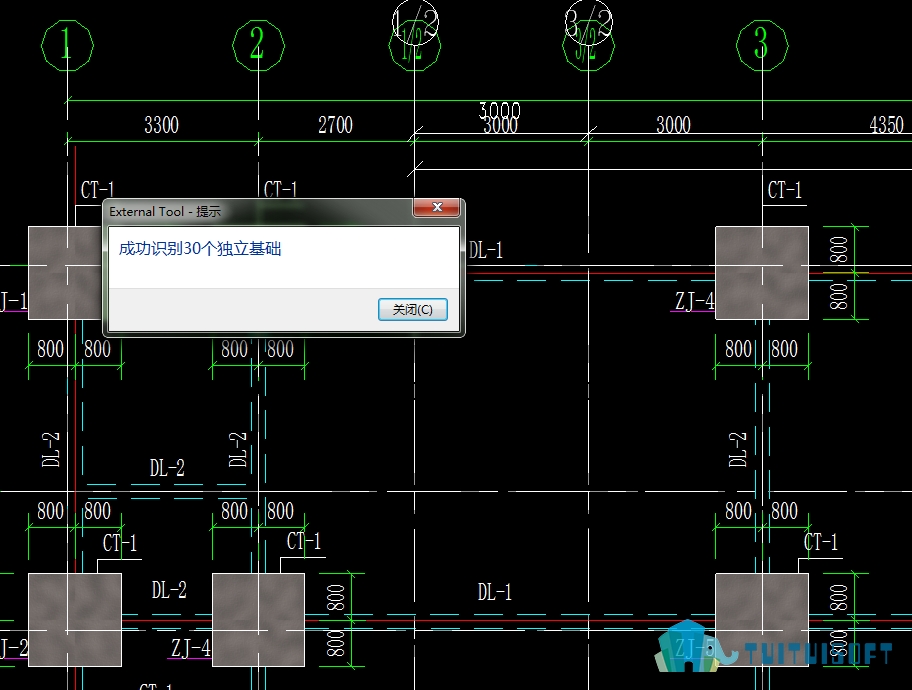

獨立基礎轉化成功如圖所示：（可切換三維查看效果）
溫馨提醒：在設置獨立基礎厚度時，我們一定要選擇CAD圖紙中次數最多的獨立基礎厚度，厚度不同的，只能翻模后進行手動修改。另外圖紙中的標識符在軟件中沒有出現有默認符號時，可單機手動輸入，標識符間用“、”隔開，注意區分字母大小寫。
