Revit是一款專業的建筑信息建模（BIM）軟件，它可以幫助建筑師和設計師們快速創建和修改建筑模型，并生成高質量的平面圖紙。本文將為你介紹如何使用Revit導出CAD平面圖紙的操作指南。

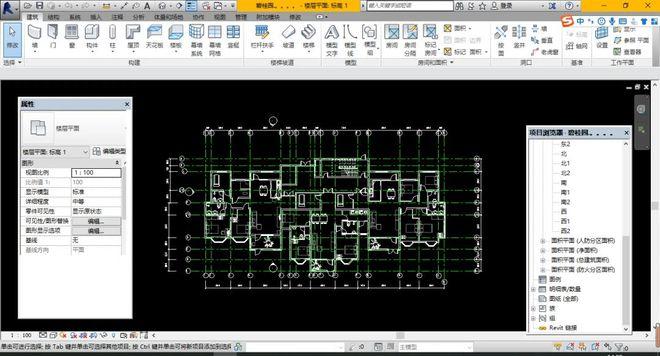

首先，打開Revit軟件，并加載你需要導出的建筑模型。確保你已經完成了模型的構建和標注工作。
接下來，點擊Revit界面上的“輸出”選項卡，在“導出”組中找到“DWG”按鈕。點擊該按鈕，進入導出設置界面。

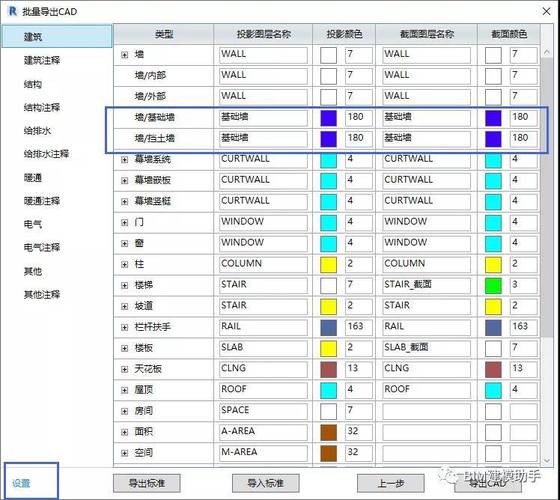

在導出設置界面中，你可以自定義導出參數。首先，選擇導出的文件路徑和文件名。然后，在“文件格式”下拉菜單中選擇“AutoCAD DWG”。這樣可以確保導出的圖紙文件格式與AutoCAD兼容。
接下來，你可以設置導出的圖紙比例尺。在Revit中，比例尺是通過“視圖”設置的。在導出設置界面的“視圖范圍和詳細程度”部分，選擇“基于視圖彩色深度”或“基于線重”的選項，以確保導出的圖紙保持清晰和準確。
此外，你還可以選擇是否導出圖紙的詳細程度。在導出設置界面的“導出選項”部分，你可以根據需要選擇導出圖紙的詳細程度，比如是否導出房間、樓層、構件等信息。
完成設置后，點擊導出設置界面右下角的“確定”按鈕，Revit會自動開始導出CAD平面圖紙。在導出過程中，你可以在彈出的進度條中查看導出進度。
導出完成后，你可以在指定的文件路徑中找到導出的CAD平面圖紙文件。使用AutoCAD或其他CAD軟件打開該文件，你將看到與Revit模型相對應的CAD圖紙。
總結而言，使用Revit導出CAD平面圖紙非常簡單。只需幾個簡單的步驟，你就可以將Revit模型轉化為與AutoCAD兼容的CAD圖紙。這極大地方便了建筑師和設計師們在項目中使用CAD軟件進行進一步編輯和修改。
