Revit技巧 | 如何在Revit中進行圖紙導出

發布于：2024-10-10 20:20:01
首頁/技術分享/Revit
收藏
2684

BIM中文網

更多

如何在Revit中進行圖紙導出

< p >Revit是一款強大的建筑信息模型（BIM）軟件，被廣泛用于建筑設計和工程項目。在Revit中，我們可以創建建筑模型，并生成具有詳細信息的圖紙。本文將介紹如何在Revit中進行圖紙導出。< /p >< p >首先，您需要打開Revit軟件并打開您要導出圖紙的項目。確保你已經創建了所需的建筑模型和圖紙視圖。< /p >< p >在Revit中，導出圖紙有多種方式。以下是其中兩種常用的方法：< /p >< p >方法一：使用“打印”功能導出圖紙：< /b>< /p >
  1. 選擇要導出的圖紙視圖。您可以使用Revit中的“項目瀏覽器”或“視圖”選項卡來找到您所需要的圖紙視圖。
  2. 單擊Revit界面左上角的“R”圖標，然后選擇“打印”選項。
  3. 在“打印設置”對話框中，選擇所需的打印機，紙張尺寸和其他打印選項。
  4. 單擊“打印設置”對話框右下角的“確定”按鈕。
  5. 在“打印預覽”對話框中，確保所選的圖紙視圖正確顯示，并進行必要的調整。
  6. 單擊“打印預覽”對話框右下角的“打印”按鈕，將圖紙導出為PDF文件或打印到紙張上。

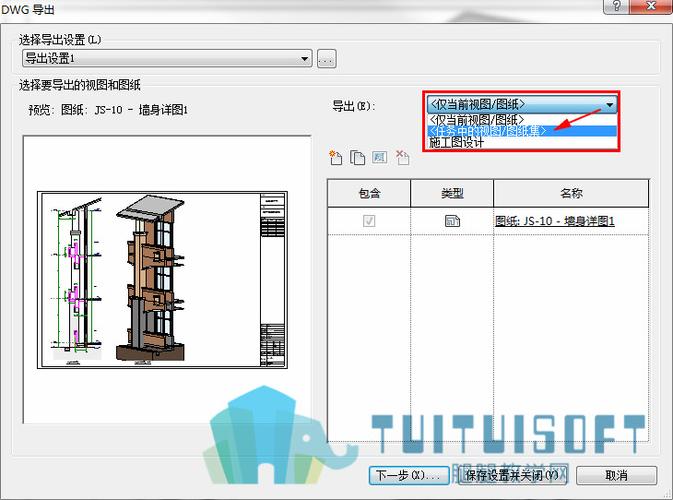

< p >方法二：使用“導出”功能導出圖紙：< /b>< /p >
  1. 選擇要導出的圖紙視圖。
  2. 單擊Revit界面左上角的“R”圖標，然后選擇“導出”選項。
  3. 在“導出”對話框中，選擇所需的導出格式（如DWG、DGN或DXF）。
  4. 設置導出選項，如文件名、圖層設置等。
  5. 單擊“導出”按鈕，將圖紙導出為所選格式的文件。
< p >無論您選擇哪種方法，導出后的圖紙將作為獨立的文件保存在您指定的位置。您可以隨時查看、打印或與他人分享這些圖紙。< /p >< p >總結而言，在Revit中進行圖紙導出非常簡單。只需選擇要導出的圖紙視圖，并使用“打印”或“導出”選項將其導出為所需的文件格式。通過導出圖紙，您可以方便地與項目團隊、客戶和其他相關方分享和交流設計信息。< /p >

如何在Revit中進行圖紙導出

本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
