在BIM的實踐應用中，revit出圖是其中一項很重要的工作，然而revit出圖往往工作量巨大，需要耗費大量時間。Dynamo是Autodesk公司推出的可視化編程軟件，支持在revit中對構件參數進行編程控制，因此結合Dynamo強大的可視化編程能力，往往可以實現原本在revit中操作繁瑣工作的簡化。本文即介紹一種利用Dynamo批量創建三維模型文字房間名的方法，可應用于revit出圖工作中，減輕一定工作量。

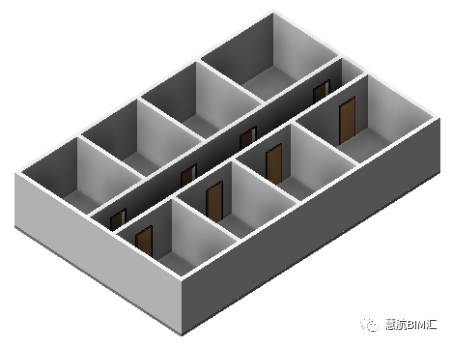

需標記的房間模型
01創建三維模型文字族
設置好文字內容/深度/文字大小/材質等參數，在需要標記的房間中放置文字族，并修改其參數與房間名對應。

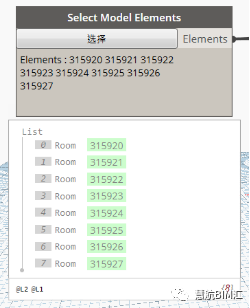

02選擇要標記的房間
新建dynamo文件，選擇手動模式，添加 model element節點，返回revit模型中點擊需要標記的房間元素，完成房間的選定。

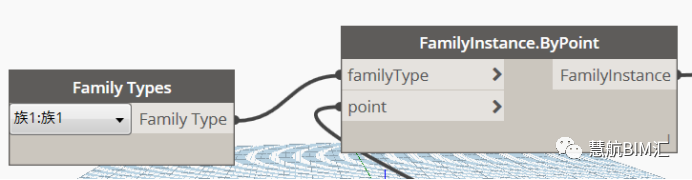

03放置三維文字模型族
04設置房間名
利用構件參數設置節點element.setparameterbyname分別連接三維模型文字族及房間元素，使其分別獲取設置好的房間名及名稱參數，該節點即能自動完成房間名稱和三維文字模型的匹配。至此，所有的八個房間的房間名就通過dynamo批量生成了！

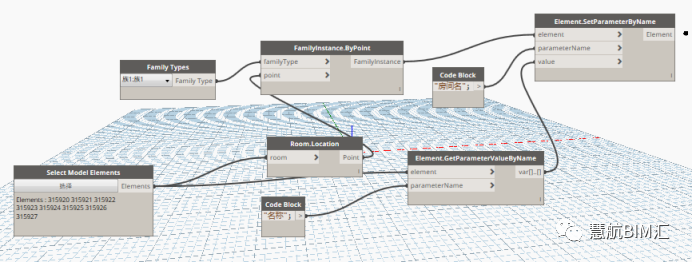

房間名批量生成完整流程

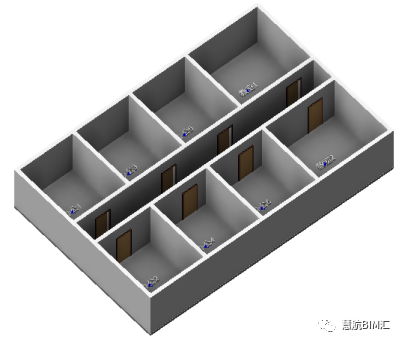

房間名標注效果圖
該方法除了可以應用在房間標注上外，同理也可以應用于其他類似場景，如車位編號標注、樓板編號標注等，同樣可以輔助出圖提高效率。當然，這里講的用dynamo進行批量標記的方法只是牛刀小試，利用dynamo強大的可視化編程能力，相信更多繁瑣的出圖操作也可以達到事半功倍的效果！
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
