問：有沒有什么工具可以幫助Revit實現準確搭建路橋類線性工程的模型呢？
答：有，借助Revit自帶插件Dynamo。
BIM技術在市政線性工程中的需求也越來越重要，而revit對于搭建線性工程模型有它自身的不足，Dynamo就很好的解決了這一問題。

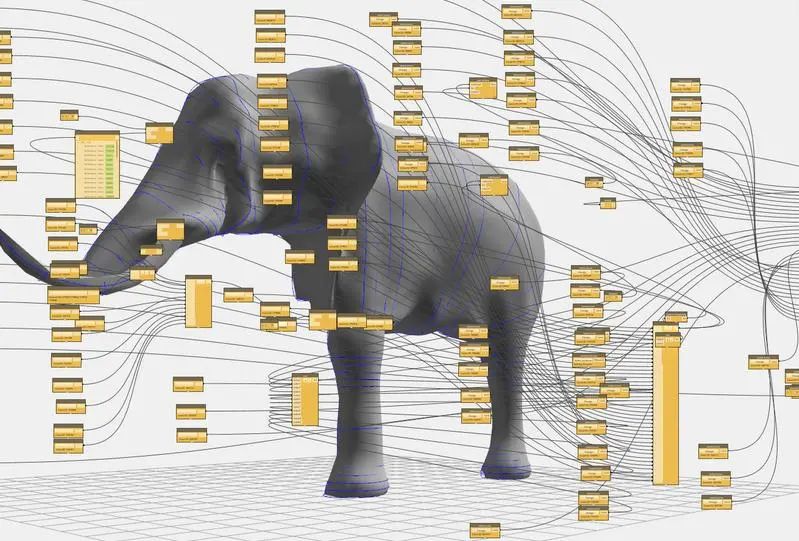

Dynamo是可視化腳本程序，有助于構建自定義算法以處理數據并生成幾何模型。Dynamo最大的好處是讓用戶能夠在Revit中，實現參數化建模、批量數據處理等操作。
01Revit中的Dynamo

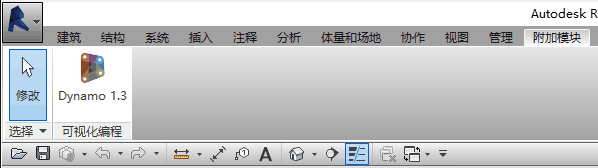

Revit2016及以前的版本都不含有Dynamo相關內容，需要獨立安裝沙盒模式的Dynamo；這時的Dynamo命令在“附加模塊”選項卡下。

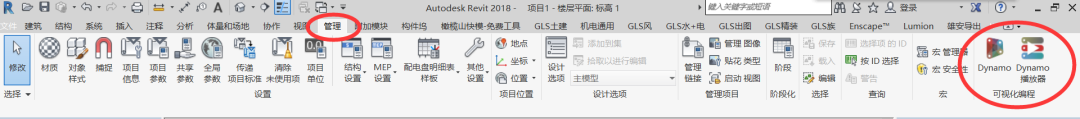

而Revit2017及以后的版本會自帶Dynamo插件，在Revit主面板的“管理”選項卡下。
02Dynamo的文件格式
Dynamo的文件格式主要有兩種，.dyn與.dyf。其中.dyn格式的文件是項目級別的文件，類似于Revit中的.rvt格式的文件；.dyf格式的文件是構件級別的文件，類似于Revit中的.rfa格式的文件。在Dynamo中，一個.dyn的文件為一個腳本，一個.dyf為一個節點。

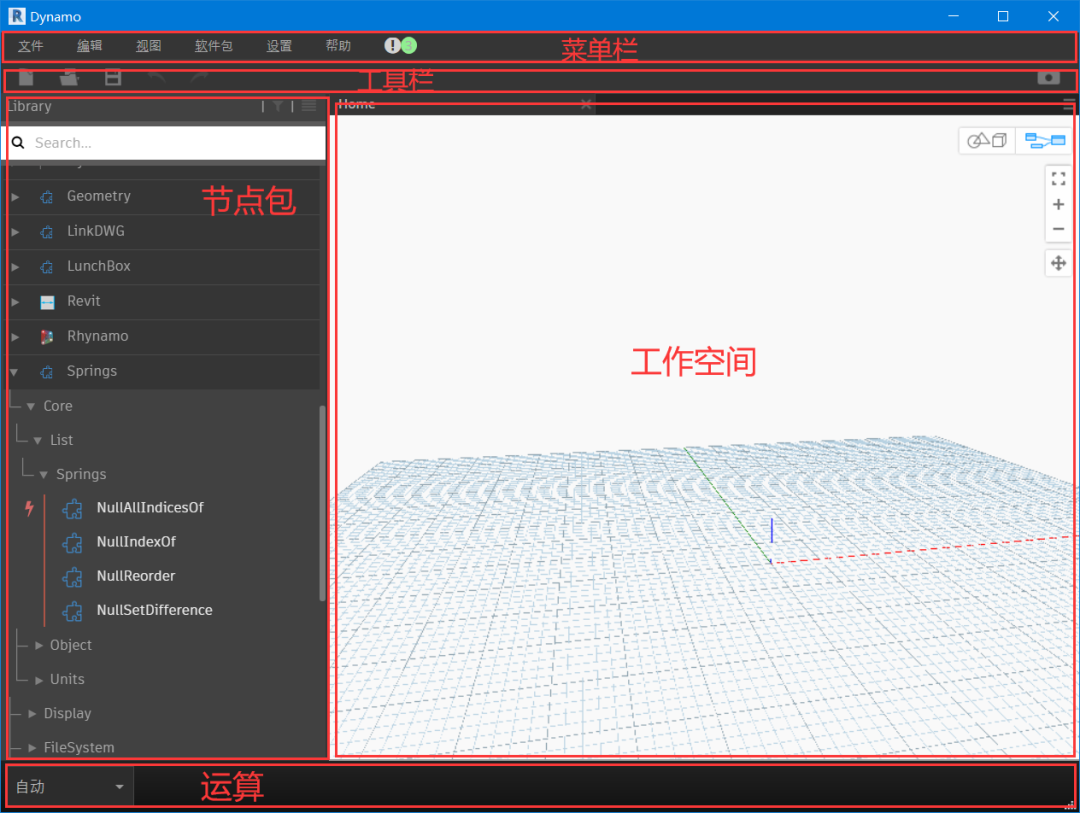

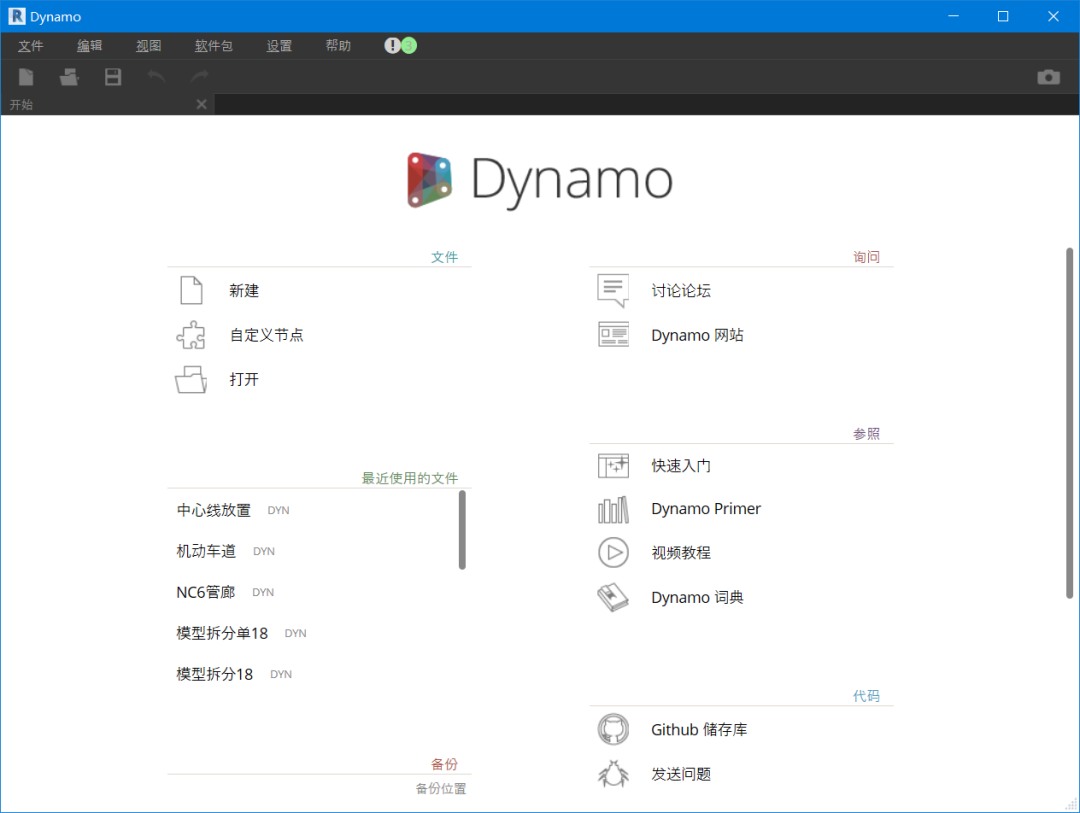

03Dynamo的界面
04Dynamo節點包
在Dynamo中，節點是Dynamo邏輯計算的基礎單位，也是最重要的單位，節點庫就是所有Dynamo節點的集合。
添加節點主要有三種方法

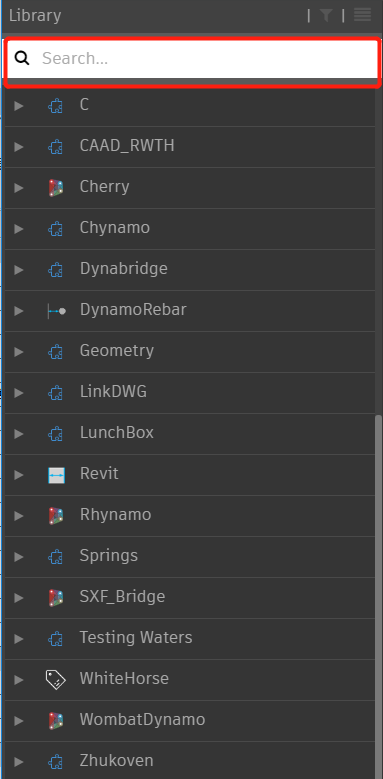

（1） 在節點庫搜索

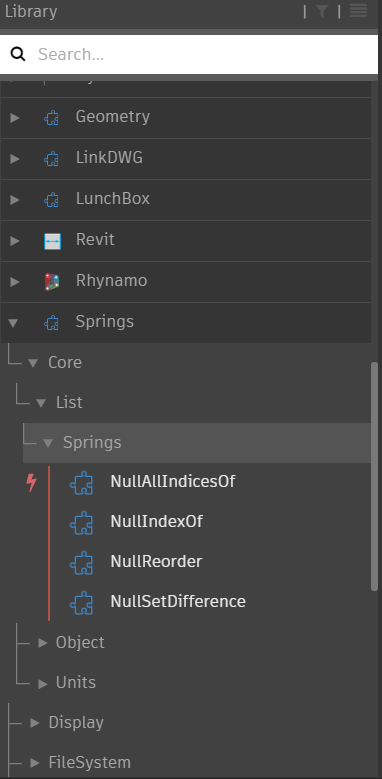

（2）在節點庫瀏覽查找

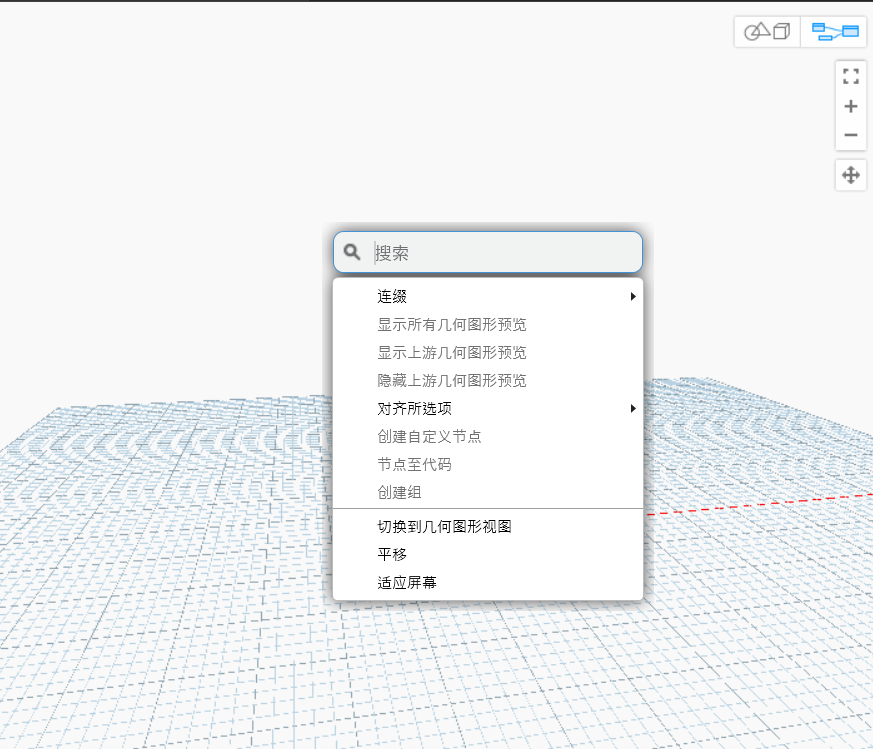

（3）在工作空間右擊 鼠標右鍵搜索
05下載節點包
關于節點包可到軟件包管理器網站下載最新節點包。
