對于大部分常規鋼筋，Revit自帶的鋼筋創建選項板或者附加模塊即可創建，但是對于某些異形鋼筋，Revit中的以上兩種創建形式顯然就不夠用了，因此需要另辟蹊徑。Dynamo強大的可視化編程對于異型結構的建模以及配筋非常容易，所以，Dynamo配合Revit，異形建模將不再是問題！
那么進入正題，如何通過Dynamo創建鋼筋模型呢？
首先準備一個需要附著鋼筋的實體，如圖所示：
接下來，在Revit中運行Dynamo（管理-Dynamo）。
開始節點的錄入，本次鋼筋建模需要用到Dynamo Rebar這個軟件包，沒有的話，可以去軟件包中下載。

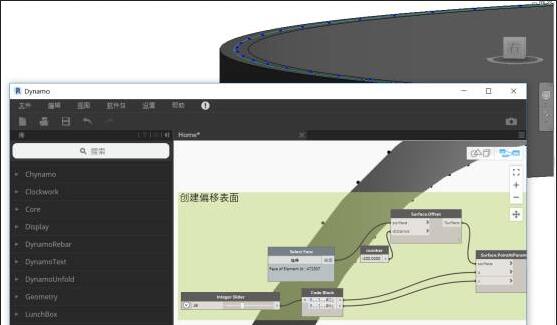

開始建立節點，并進行連接，本實體中建立一排豎向鋼筋，其余鋼筋繪制方法觸類旁通，可以自己去嘗試，首先選擇實體上下兩點，以這兩點連接成線進行鋼筋轉化換。
將每個點隔離出來，并一一對應連線，這些線段將在后期被賦予鋼筋屬性。

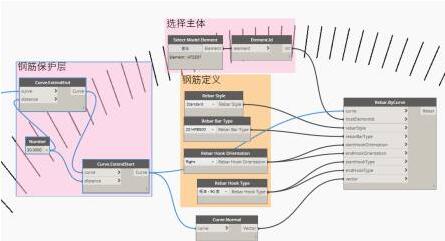

確定鋼筋保護層厚度，然后，選擇鋼筋的各種屬性，通過Dynamo Rebar軟件包的節點Rebar.Bycurve生成最后的鋼筋。

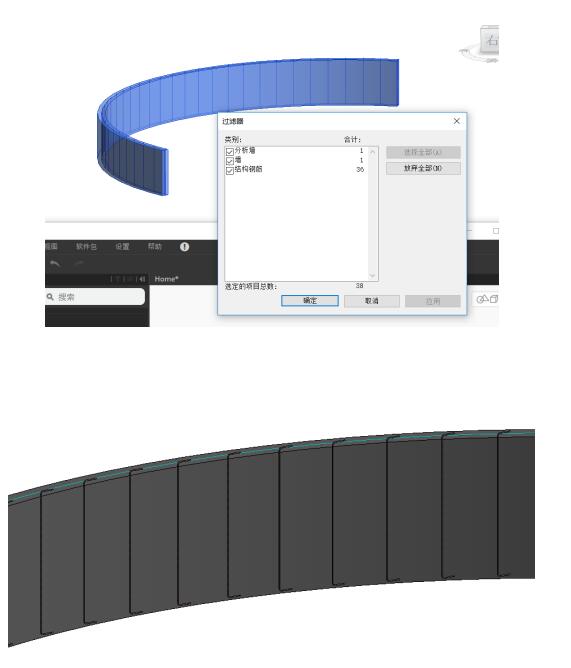

鋼筋生成完畢后，在Revit中即可預覽鋼筋。
