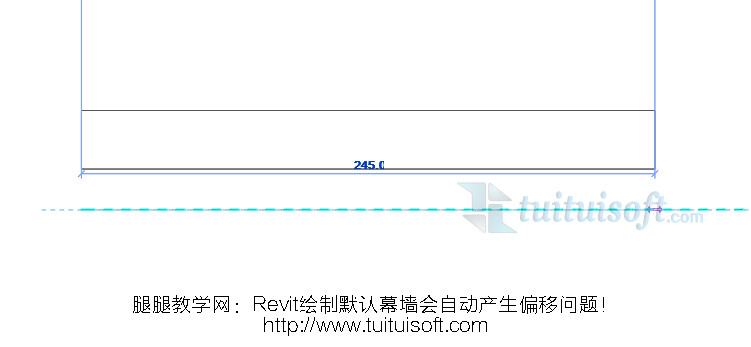

很多人在安裝完Revit后繪制系統自帶的幕墻會產生偏移！
首先我們要了解偏移產生的根源：

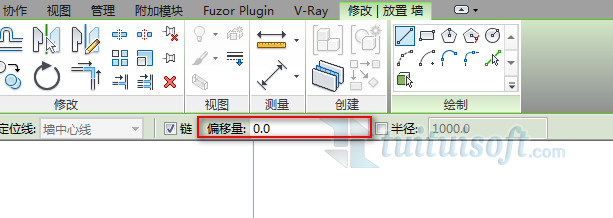

1、繪制的時候在偏移量里設置了偏移值！
2、幕墻嵌板族設置了偏移：這種問題一般分種情況：
A：在做嵌板族的時候就沒有居中對齊做的嵌板跟中心線有一定的偏移值
B：在偏移參數的里設置了一定的值（為更好的控制嵌板位置，自定義了偏移參數）
但一般用系統自帶的幕墻繪制，沒有自定義嵌板而產生的偏移問題更趨向于在參數里設置了一定的值！
那么如何解決呢？

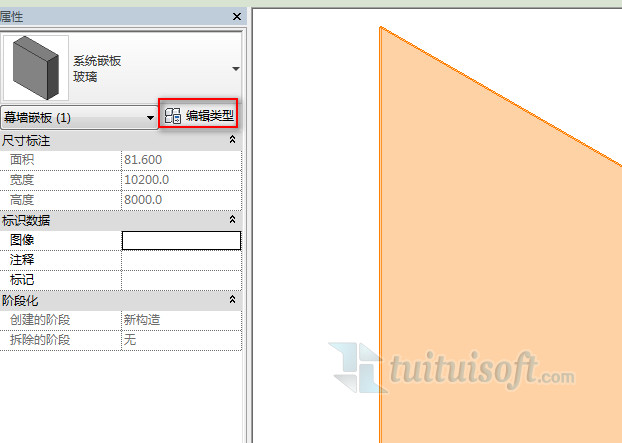

1、用tab鍵選中嵌板

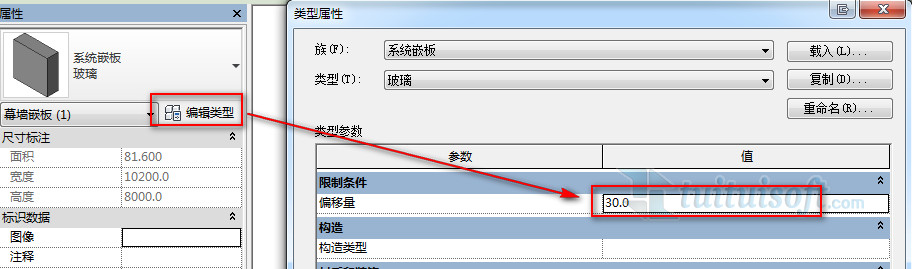

2、點擊編輯類型，將對于的偏移量設置為0
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
