關于Revit墻連接方式、顯示及其調整修改的理解，首先我們要來理清楚幾個問題
1、什么是Revit墻連接？
在Revit里墻與墻之間的連接就是墻連接，它可以是同類型墻之間的連接，也可以是不同類型墻之間的連接，可以是2堵墻、3堵墻、4堵墻、...之間的連接，但修改墻連接工具最多只支持修改4堵墻之間的連接。
2、墻連接的方式
- 平接（默認連接類型）
- 斜接
- 方接：對墻端進行方接處理，使其呈 90 度。
3、連接的顯示
A：顯示（不清理墻連接）
B：不顯示（清理墻連接）
下面我們來了解下如何去修改這些墻連接的方式及顯示
1、修改墻連接方式：

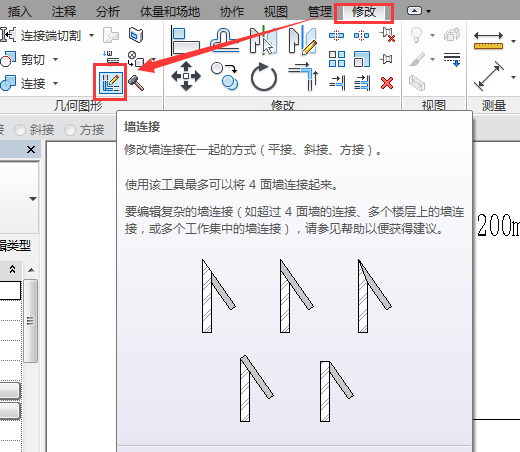

在修改選項卡上—幾何圖形選項板—墻連接工具

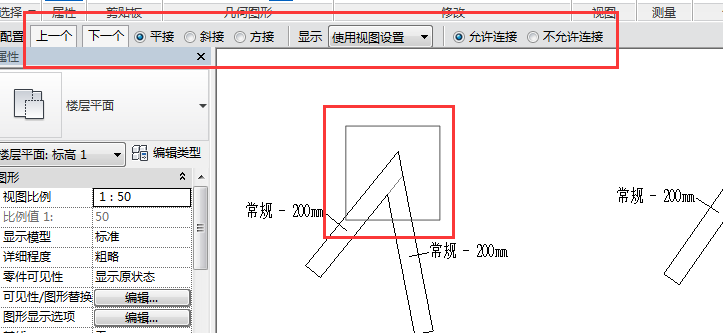

選擇命令后的工具欄
沒

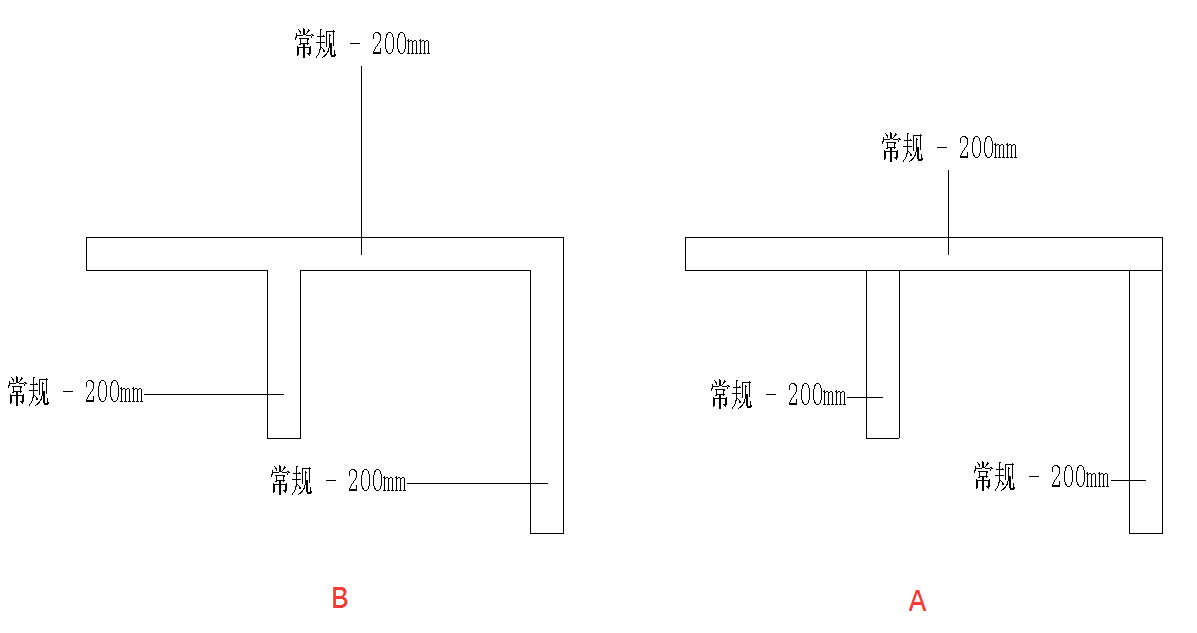

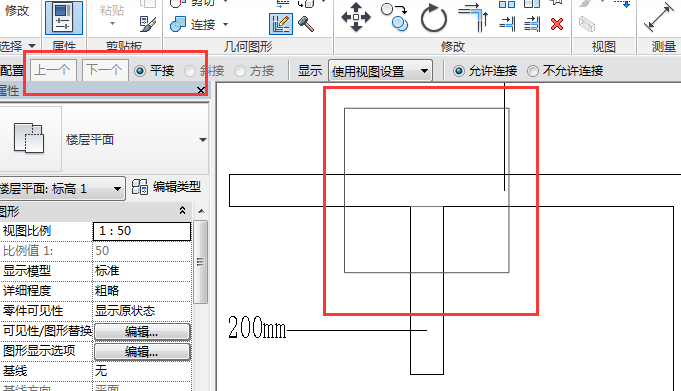

A：這種連接只能選擇平接，并且無法修改連接順序

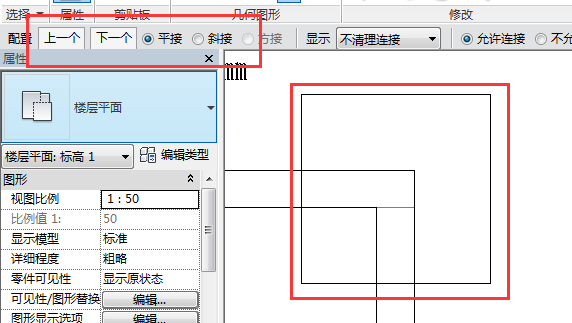

B：這種連接可以選擇平接或斜接，當選擇平接時可以同過下一個、上一個切換連接順序

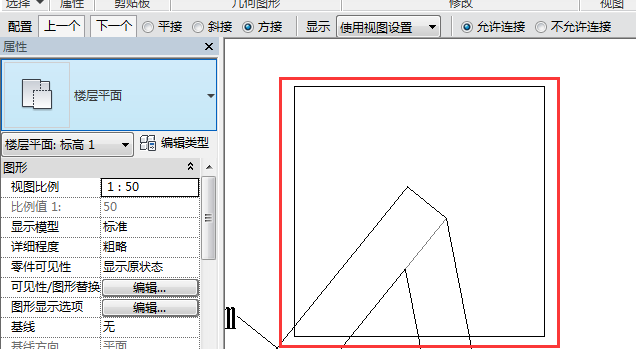

C：這種連接可以選擇、平接、斜接、方接，當選擇平接和方接時可以同過下一個、上一個切換連接順序
2、修改墻連接顯示：
創建墻體連接的時候，默認都是清理墻連接的，因為默認都是 使用視圖設置，而視圖的默認設置是清理所有墻連接

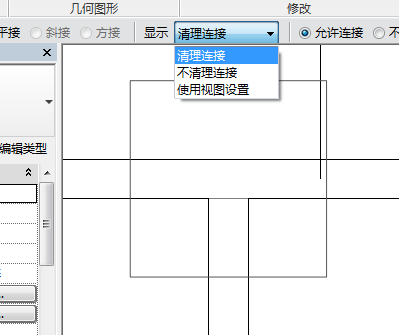

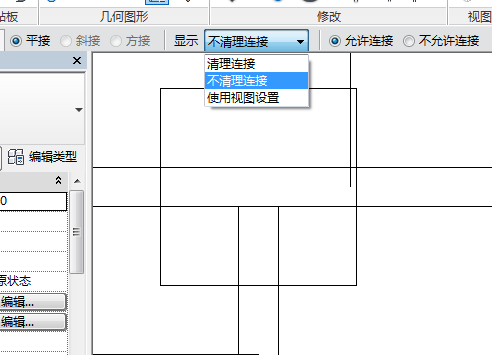

A：顯示—也就是顯示墻于墻之間的連接的交界線（不清理墻連接）
B：不顯示—也就是不顯示墻于墻之間的連接的交界線（清理墻連接）
C：那么剛才我們提到了，視圖也有個設置我們如何修改呢？
默認是清理所有墻連接，但我們該如何修改呢？其實這里有2個選項
但不管哪個選項都會清理墻連接，只是規則不同而已，所以你要修改為不清理，你只能針對某個連接單獨的去修改

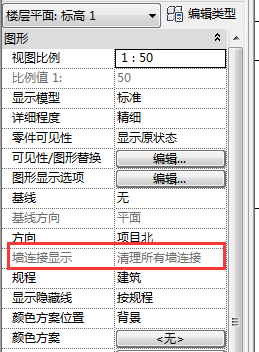

那么為什么很多人的這個選項是無法修改的呢？那因為你的視圖精度模式的問題
粗略模式：可以修改這個選項
精細模式：不可以修改
若處在精細模式，哪怕你設置了清理墻連接，當不同類型墻體連接時候也會顯示交界線，這點得特別注意，當然如是同類型則不會顯示。
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
