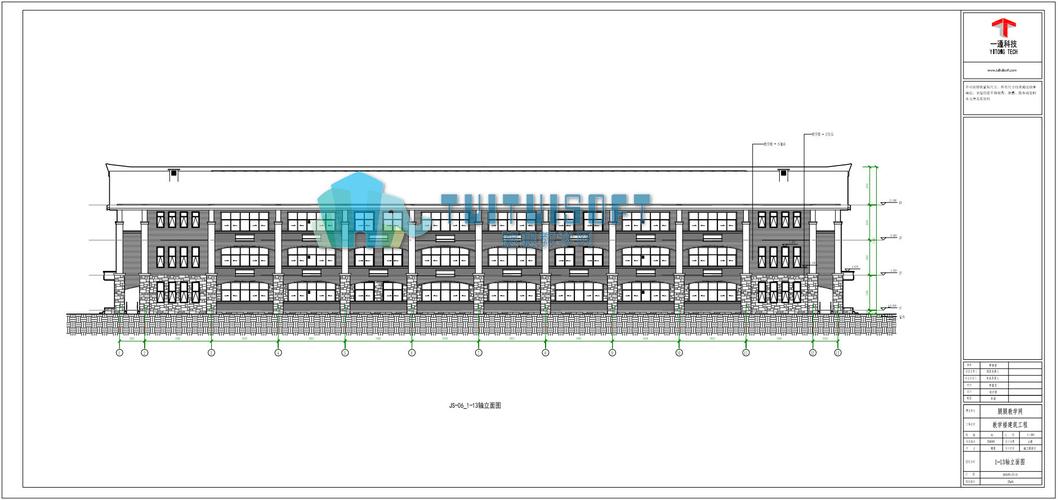

Revit是一款功能強大的建筑信息模型（BIM）軟件，可以用于進行建筑立面圖的繪制與標注。立面圖是建筑設計中非常重要的一部分，它展示了建筑物的外部表面以及窗戶、門、墻壁等元素的位置和尺寸。
下面將介紹如何在Revit中進行立面圖的標注：

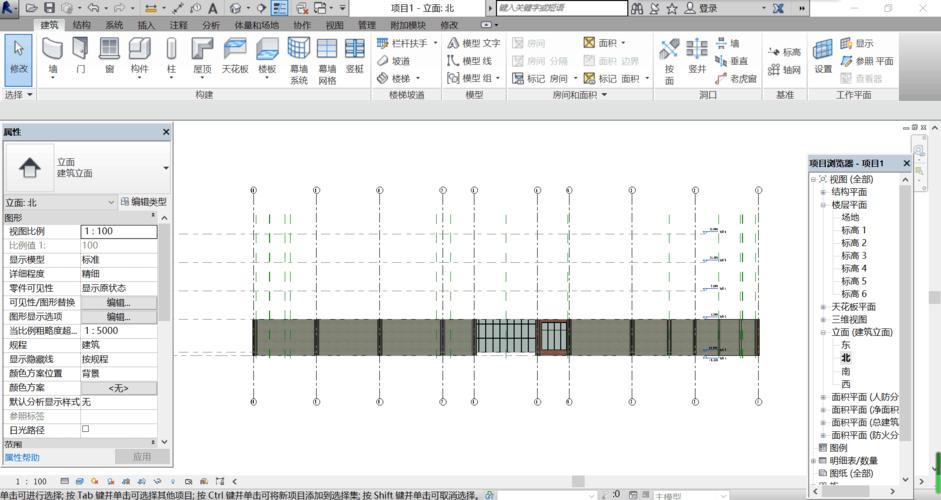

1. 打開Revit軟件并創建一個新的項目。選擇“建筑模板”以便于進行立面圖的繪制。
2. 在Revit中選擇“樓層平面圖”，然后選擇適當的樓層進行繪制。如果需要繪制多個立面圖，可以選擇不同的樓層進行繪制。
3. 在立面圖中添加墻體、窗戶、門等元素。可以使用Revit中提供的預設元素，也可以根據實際需求自定義元素。
4. 確定好要標注的內容，然后選擇“標注”工具欄中的“標注”按鈕。
5. 根據需要選擇合適的標注類型，例如：長度標注、高度標注、面積標注等。
6. 在立面圖上選擇要標注的元素，然后點擊鼠標左鍵進行標注。Revit會根據所選元素的特性自動添加標注，如長度、高度等。
7. 對于需要手動標注的內容，可以選擇“文字”工具欄中的“文字”按鈕，并在立面圖上點擊鼠標左鍵進行標注。
8. 標注完成后，可以選擇標注對象進行調整，如修改字體、尺寸、位置等。
9. 完成標注后，可以選擇“打印”或“導出”選項，將立面圖保存為圖像或PDF格式。
以上就是在Revit中進行立面圖標注的基本步驟。通過合理使用標注工具，可以讓立面圖更加清晰和易于理解，有助于建筑設計師和其他相關人員更好地理解和實施建筑設計方案。
