Revit是一款廣泛應用于建筑設計和結構建模的三維建模軟件。在Revit中繪制鋼筋是結構工程師和設計師的一項重要任務。下面將介紹如何在Revit結構建模中繪制鋼筋的步驟。
1. 打開Revit軟件，并創建一個新的項目。選擇"結構"模板以便進行結構建模。
2. 在Revit中，建模的基本單位是族（Family）。找到一個合適的鋼筋族，可以在Revit默認庫中查找，或者從外部來源導入。確保鋼筋族符合項目中的設計標準。
3. 雙擊打開族文件，進入族編輯模式。在族編輯器中，可以定義鋼筋族的形狀和屬性。可以通過繪制線、弧線、矩形等基本幾何圖形來創建鋼筋族的形狀。使用線和弧線工具創建鋼筋的形狀，使用尺寸工具確保鋼筋的尺寸符合設計要求。
4. 在族編輯器中，還可以定義鋼筋的參數。參數可以控制鋼筋的長度、直徑、間距等屬性。可以根據項目需求添加和調整參數。
5. 完成鋼筋族的編輯后，保存并退出族編輯器。在Revit項目中使用創建的鋼筋族，選擇"插入"選項卡中的"加載族"命令，將編輯好的鋼筋族加載到項目中。
6. 在項目中，使用繪圖工具將鋼筋族放置在需要繪制鋼筋的位置。根據設計要求，可以繪制水平、垂直或斜向的鋼筋。可以使用復制和多重復制工具在項目中快速復制和排列鋼筋。
7. 需要注意的是，在繪制鋼筋時，要遵循設計圖紙上的要求和標準。可以使用Revit的標注和尺寸工具來標注鋼筋的尺寸和位置。

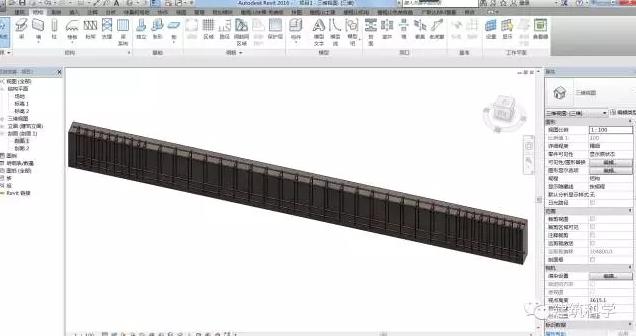

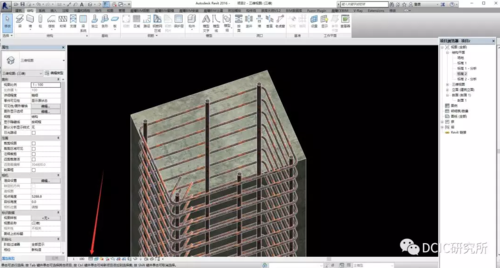

8. 完成鋼筋繪制后，可以通過Revit的可視化功能進行查看和審查。可以使用3D視圖和剖面視圖來查看鋼筋的布置情況，并進行必要的修改和調整。
綜上所述，通過Revit可以方便快捷地進行鋼筋的建模和繪制。通過準確的建模和布置，可以幫助結構工程師和設計師更好地進行結構分析和評估。Revit的強大功能可以提高工作效率，并減少錯誤和重復工作。
