如何在Revit繪制一個能參變的八邊形部件？下面就為大家分析一下。

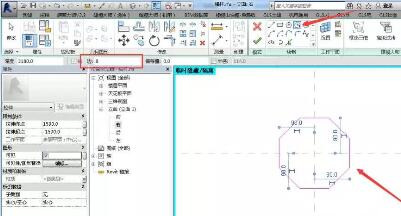

1.點擊“創建”選項卡下的“拉伸”命令，使用“外接多邊形”命令在圓心處繪制八邊形;

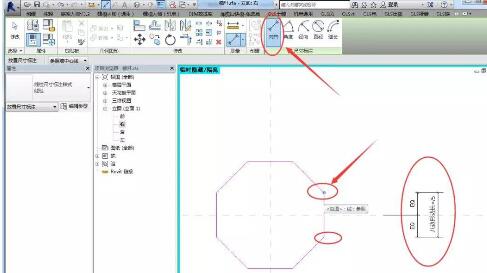

2.選擇“注釋”選項卡下的“對齊”命令標注八邊形邊長，并為其添加參數名稱為“八邊形邊長”，(注：標注尺寸時要選端點進行對齊標注，并且要選擇中心線將邊長等分);

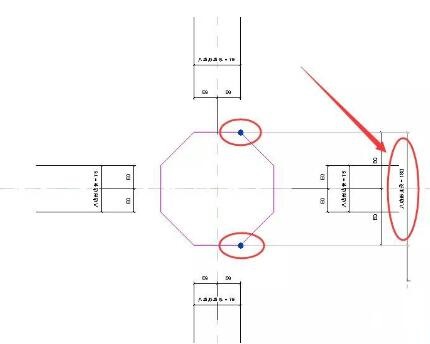

3.將另外三邊邊長用同樣的方法進行標注，如下圖所示(注：此時，同樣要選擇端點進行對齊);

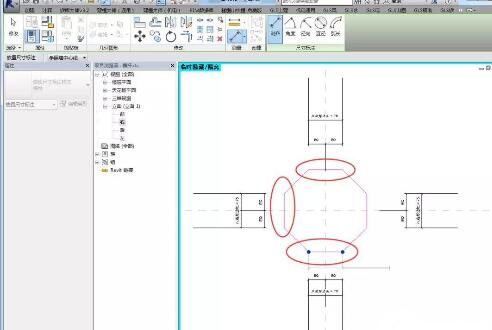

4.標注另外兩個端點之間的距離，添加尺寸與中心線等分，將兩個點之間的距離并命名為“八邊形直徑”;

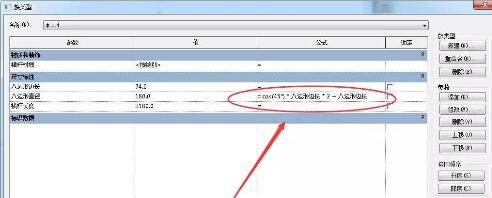

5.打開“族類型”對話框，編輯公式八邊形直徑=cos(45°) * 八邊形邊長 * 2 + 八邊形邊長，如圖所示;

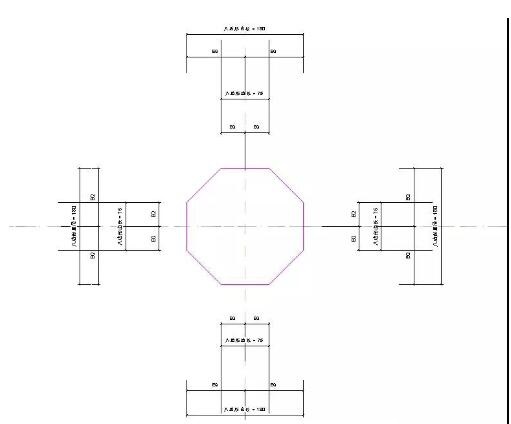

6.最后在將另外的三邊按照同樣的方式標注“八邊形直徑”尺寸。
上面就是小編為大家分享的Revit繪制一個可以參變的八邊形部件的操作過程，一起來學習學習吧。相信是可以幫助到一些新用戶的。
