AutoCAD Electrical "wd.env"環境文件設置及解密!

發布于：2014-09-04 21:50:21

首頁/技術分享/ACE

19925

AutoCAD Electrical 使用文本文件 WD.ENV 在程序中定義不同的環境設置。

代碼格式：環境代號 , 設置 , 描述（用逗號隔開）。

注：如果行中的第一個字符為星號“*”，則程序將忽略該行。

在替換“wd.env”文件前最好先進行備份！

一、環境文件位置（不同的安裝路徑和系統存儲的位置不一直）

我們可以通過如下方法獲得環境配置文件WD.ENV的默認存儲位置

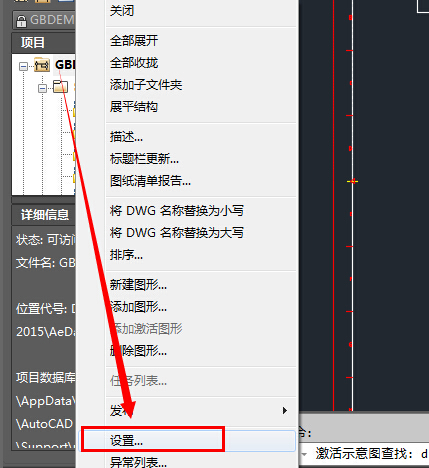

1、右鍵項目，選擇“設置”

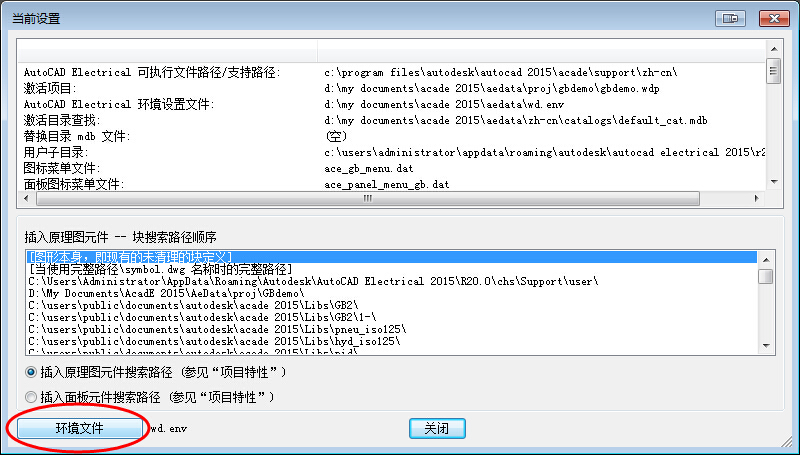

2、點擊環境文件

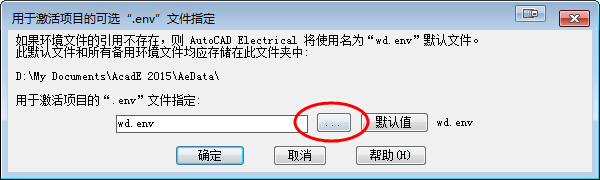

3、點擊瀏覽按鈕

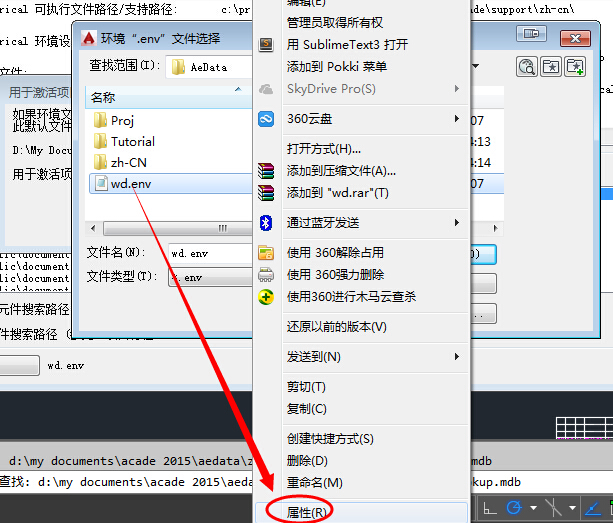

4、右鍵“wd.env”選擇屬性

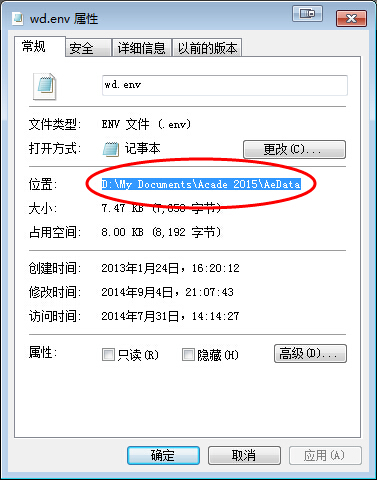

5、復制路徑

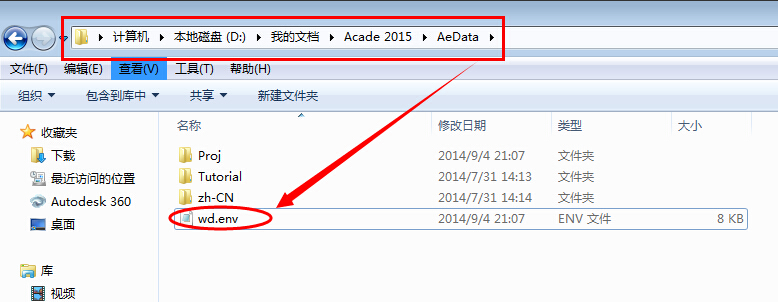

6、將復制的路徑“粘貼”到地址欄打開，找到“wd.env”文件

二、“wd.env”環境文件內容

環境代號	用途
WD	用于存儲支持文件（如對話框文件和 xls 模板）的文件夾
WD_USER	用于存儲用戶臨時文件的文件夾
WD_LIB	基本文件夾庫符號
WD_USERCKTDIR	用于存儲保存的回路的文件夾
WD_PNL	用于存儲面板布局庫符號的基本文件夾
WD_CIRCBUILDER_FNAM	回路編譯器電子表格文件名
WD_INSCOMPDLG	用于原理圖圖標菜單上瀏覽按鈕的起始文件夾
WD_INSFPDLG	用于面板圖標菜單上瀏覽按鈕的起始文件夾
WD_INSCKTDLG	用于“插入回路文件選擇”對話框的起始文件夾
WD_WBLOCKDLG	用于符號編譯器保存的起始文件夾
WD_PICKLIST	用于“從用戶文件插入元件”選項的文件名和位置
PLC_ADDRESS_FORMAT	下拉列表的默認 PLC 地址格式
WD_CAT	目錄數據庫文件
WD_XCAT	替代目錄查找并調用自定義目錄程序
WD_PROJ	默認項目文件夾
WD_PICKPRJDLG	用于“打開項目”按鈕的起始文件夾
WD_OPEN_DWG	從項目管理器打開圖形時要執行的 AutoLISP 程序或表達式
WD_ZIP	“壓縮項目”命令使用的壓縮實用程序
WD_PROMPT_SAVE	使用“下一個項目圖形”或“上一個項目圖形”按鈕時觸發“保存更改”提示
WD_DWF_PC3	換 DWF 繪圖儀配置 PC3 文件參考
WD_JPG_PC3	替換 JPG 繪圖儀配置 PC3 文件參考
WD_PNG_PC3	替換 PNG 繪圖儀配置 PC3 文件參考
WD_PLOT2FILEDIR	用于批量打印到文件的文件夾
WD_SAVE2FILEDLG	用于報告的默認保存文件夾
WD_SET_FILES	用于報告 SET 文件的默認文件夾
WD_MENU	“項目特性”的“項目設置”選項卡上的“默認值”按鈕使用的默認原理圖圖標菜單
WD_PMENU	“項目特性”的“項目設置”選項卡上的“默認值”按鈕使用的默認面板圖標菜單
WD_SLB	于圖標菜單幻燈片支持文件的文件夾
WD_SUP_ALT	在搜索默認 AutoCAD Electrical 支持路徑之前，先搜索替代支持路徑
D_ACADPATHFIRST	在搜索 AutoCAD Electrical 路徑之前，先搜索 AutoCAD 支持文件搜索路徑
WD_SCR_DLG	替代用于腳本文件選擇對話框的起始路徑
WD_MSG	將內部提示和消息映射為特定語言
WD_LASTSURF	列出上次瀏覽條目的外部文本文件
WD_PRINT_FONT	打印報告字體名稱和可選磅大小
SETQ	在啟動時設置全局變量

您可以使用以下任何別名定義路徑設置：(代碼中，路徑的表達方法！)

別名	用途
%PF_DIR%	基本可執行文件安裝文件夾
%DS_DIR%	基本“Documents and Settings”文件夾
%WD_DIR%	“wd.env”所在的基本文件夾
%SL_DIR%	用于符號庫“Libs”文件夾的基本文件夾
%ACAD_SUP_FIRST%	在 AutoCAD 支持文件路徑列表下列出的第一個路徑
%ACAD_SUP_LAST%	在 AutoCAD 支持文件路徑列表下列出的最后一個路徑
