哈羅，小編又回來了。今天小編跟大家分享下在tekla中如何快速的隔離想要的圖元構件？最近小編在學習tekla的時候想到在revit中可以快速的隔離構件圖元，那么在tekla中如何實現這個功能呢？假設我只想看到以下這張圖中的柱子，其余的構件不想看到，該怎么實現？
下面小編來跟大家分享下是如何實現的：

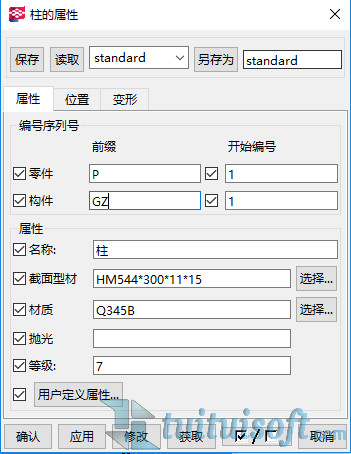

首先給在構件的屬性里編輯對應的參數，比如：柱子的屬性中的名稱、截面型材、材質、等級以及構件、零件的編號等等；比如這里的柱子屬性編輯是這樣的：
接著是通過設置過濾器來進行設置了，雙擊“操作界面“的空白處,接著會彈出一個對話框，在以下的對話框當中選擇“對象組”
選擇“對象組”之后出現“對象組-顯示過濾”對話框，在這個對話框當中可以通過之前設置的柱屬性對話框當中設置的參數來進行過濾顯示隔離。好比如：這邊選擇的是在“零件-名稱”這欄當中“輸入構件的名稱為柱子”，接著保存這個過濾器并給一個名稱，比如“只看柱”接著點擊“另存為”，最后點擊“修改與應用”
點擊確認之后，會出現之前的對話框，這時發現在可見對象組當中就有了創建的過濾器“只見柱”，若是想取消隔離的話，也是在對象組當中選擇“standard”
接著點擊“修改與應用”之后，會發現就只有柱子是隔離出來了
