許多剛從CAD切換到Revit工作模式中的人，經常會遇到一些小障礙，可能問題不大，但是卻很影響圖面表達，尤其是繪制施工圖時，由于Revit中的圖元都是由族組成的，不能像CAD中一樣只通過對線條的修改就能夠達成目的。因此我們策劃了這一系列的技術文章，希望能夠幫助大家掃除在施工圖繪制時遇到的軟件障礙。

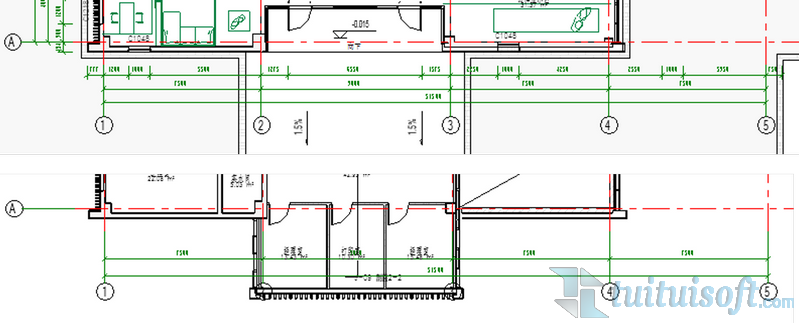

軸網在Revit中作為基準圖元，繪制的主體構件的參照線，基本會出現在每個視圖，并且默認情況下各個平面視圖中的軸網都是按相同形式顯示的，長度及位置關系都不會發生變動，當平面視圖中有形體凹凸時，在某個視圖中合適的軸網位置在另一個視圖中可能就會被遮擋，如圖1中所示，一二層中的軸網默認都在同一個位置，但是二層有凸出的造型，軸網在此與模型圖元重疊了。

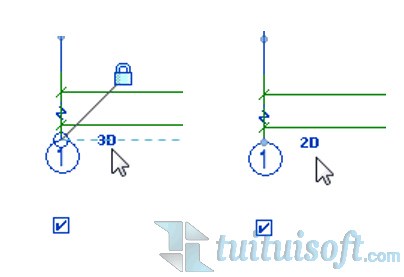

要控制不同視圖中的軸網根據視圖布置顯示，可以利用軸網的3D與2D模式的切換。在項目中，軸網默認為3D模式，當單擊軸網時，軸網邊上會以藍色小字提示，如圖2所示，在3D模式下，對軸網所做的修改和調整會影響到所有視圖。

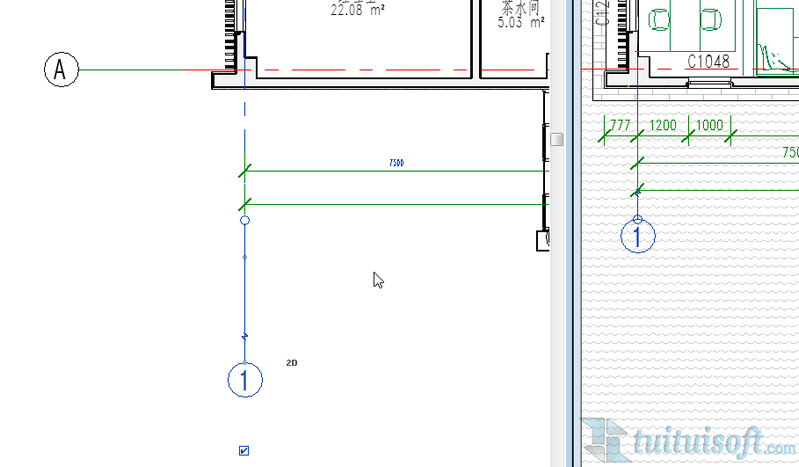

單擊藍色提示文字“3D”可以切換到“2D模式”，如圖3所示將軸網切換到2D模式，在2D模型下時對軸線所做的修改只會顯示在本視圖中。如圖4所示，拖動標高二中的2D軸網位置，一層中的軸網位置并沒有發生變化。
因此，利用軸網的2D顯示模式，可以對個別視圖中軸網的特殊顯示要求進行個性調整，整體圖面表達效果更加完整。
