問：

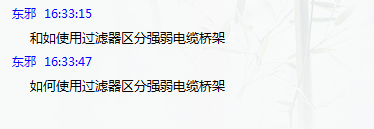

當一個項目里強弱電纜橋架很多很亂時，難以區分，這時就可以使用過濾器區分強弱電纜橋架了，那如何使用過濾器來區分強弱電纜橋架？
答：

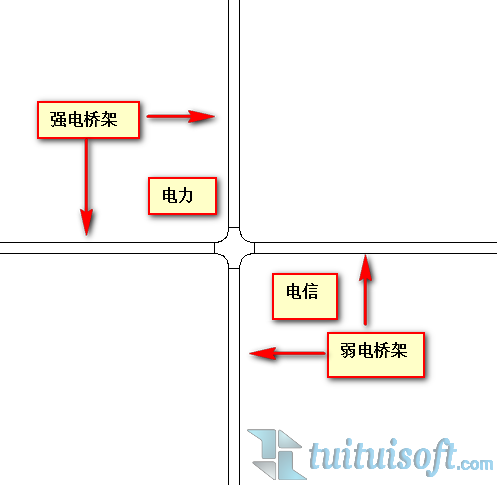

以下面的圖為例：
接著分別選擇弱電橋架，在屬性工具欄中的標識數據中的設備類型里選擇相應的類型，在這里選擇電信。同樣的方法，強電橋架選擇電力。

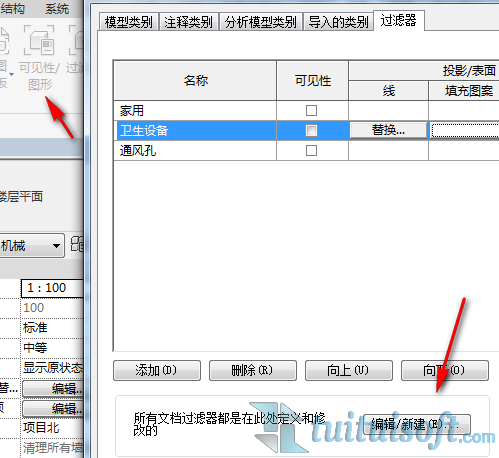

在視圖工具欄里點擊“可見性/視圖”或者輸入快捷鍵“vv”，在視圖可見性里點擊過濾器欄，在左下角點擊“編輯/新建”。

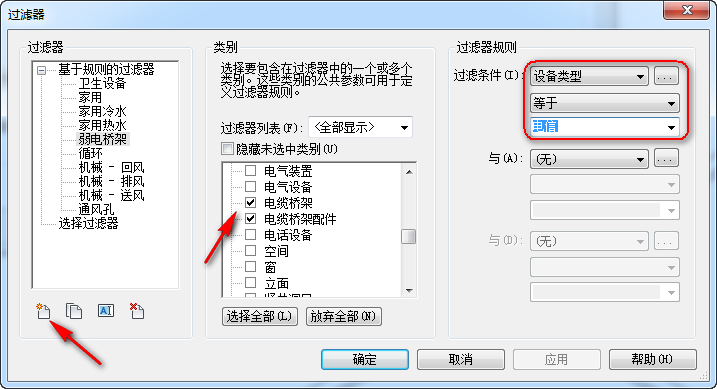

新建弱電橋架的過濾器，在過濾器列表中的隱藏未選中的類別里選擇“電纜橋架、電纜橋架配件”在過濾條件了選擇“設備類型”，在設備類型的下方選擇“等于電信”。

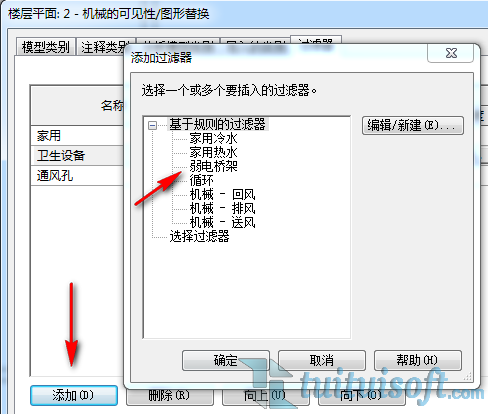

最后把創建好的弱電橋架添加至過濾器了，并賦予線型與填充圖案。
強電橋架的過濾器創建也是一樣的做法。
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
