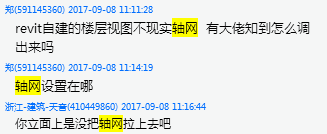

問：
答：

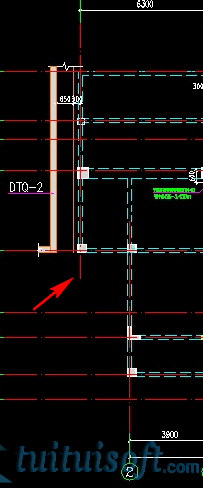

比如以下的圖，在平面圖里X軸方向的軸網不見，該怎么解決呢？
選擇項目瀏覽器中的其中一個立面，進入到立面里選擇軸網出現一個小圓圈，點擊小圓圈往上拖動到相對應的標高。則平面上就出現了全部的軸網。

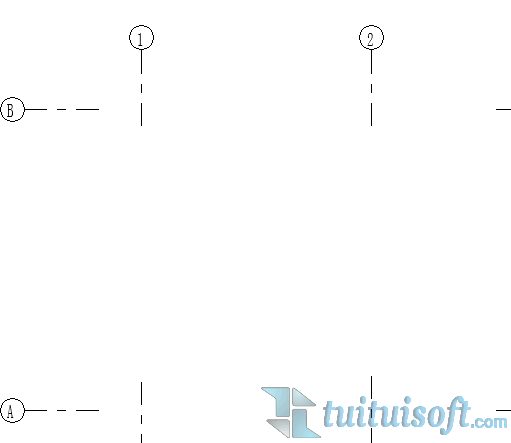

問題2：在平面圖中繪制的軸網為什么中間部分沒有？
答：
主要是在類型參數里的軸網中段系統默認的是“無”則需要去修改，則選擇軸網在屬性工具欄里點擊“編輯”，接著出現一個類型屬性的框，在類型參數下方的圖形中的軸網中段里改為“連續”
問題3：軸網的一邊沒有軸號該怎么調
答：

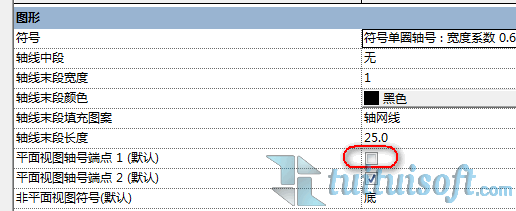

選擇軸網在屬性工具欄里點擊“編輯”，接著出現一個類型屬性的框，在類型參數下方的圖形中的平面視圖軸號端點1（默認）里把“勾”取消。
小編補充：其實軸網在平面圖或者立面圖的表示方法的修改都是在軸網的屬性欄的編輯類型參數里改，比如：軸網的線型是“點畫線”則修改在軸網末段的填充圖案為“點畫線”。在立面視圖，軸號在“底部”的，也是在類型參數里的非平面視圖符號（默認）里把頂改為“底部”等。
