1、在建模的過程中，隨著模型數量的增加，想要選擇出特定特征的對象就變得更加困難。除非是在建模過程中就已經有意識地為這些模型添加可區分的參數，并且填寫參數值時不能出現失誤。

2、但是最常見的情況還是臨時想要選擇某種特征的對象，如果在選中多個圖元之后使用的是“修改 | 選擇多個”選項卡中選擇面板的“過濾器”命令。過濾出來的對象之后按照族類別進行分類。

3、現在將三維視圖與明細表視圖平鋪顯示，當我們選擇明細表中的某一行或者多行內容時，該內容所對應的圖元同樣也會別選中，這種情況下我們就可以通過明細表控制選擇的對象。

4、如果明細表的內容很多，我們還可以通過明細表的過濾器對其進行過濾。例如，圖中建立了一個過濾器，過濾條件是長度大于 4500mm 的所有結構框架。明細表的過濾條件與已選擇的字段有關，并且不是所有的對象都能作為過濾條件。

5、經過過濾之后，明細表中就只剩下符合過濾條件的所有圖元，其他干擾項都將被隱藏。但是明細表中的過濾器并沒有軟件默認的過濾器好用，優點是在明細表中對圖元的選擇能夠?qū)崟r體現在模型中。

本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。

上一篇：Fuzor漢化：如何解決Fuzor打開是英文的？

下一篇：Revit如何通過過濾器選擇圖元

猜你喜歡

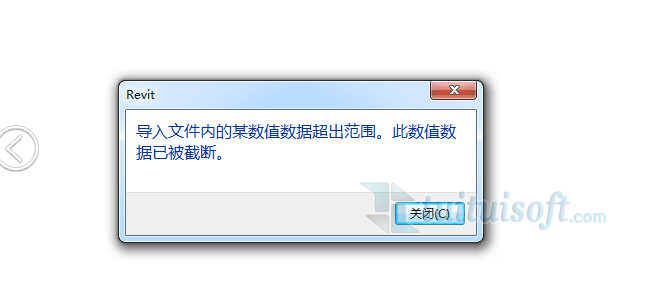

Revit導入文件內的某數值數據超出范圍（導入CAD的產生的問題！）
