在做外墻裝飾的時候常常會用到墻飾條，今天我們就來講講墻飾條的添加和使用

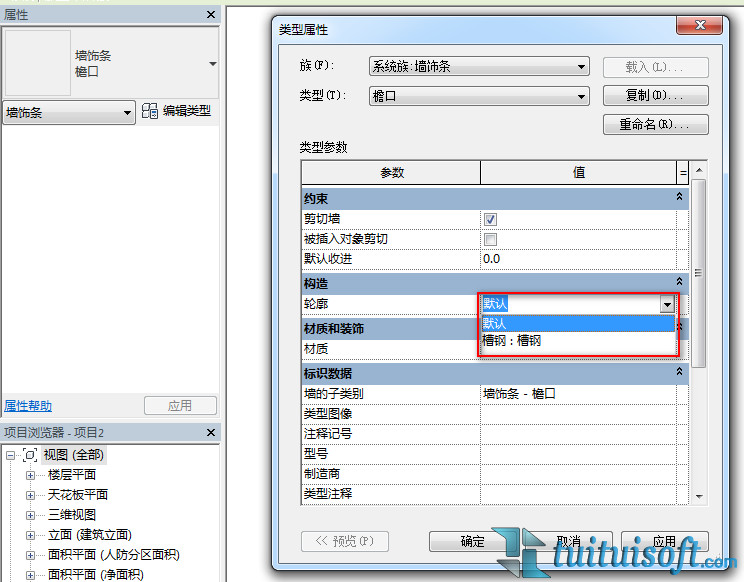

首先，我們打開墻飾條，大家可以發現在編輯類型在是無法添加輪廓的（注意：墻飾條只能在立面和三維視圖中打開）

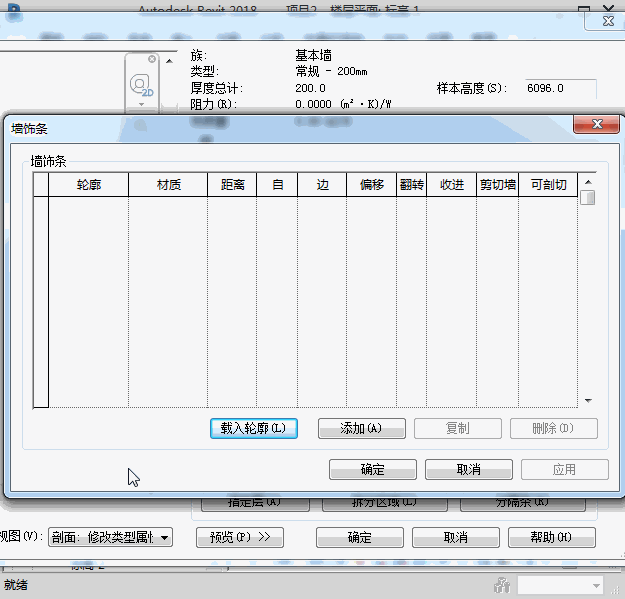

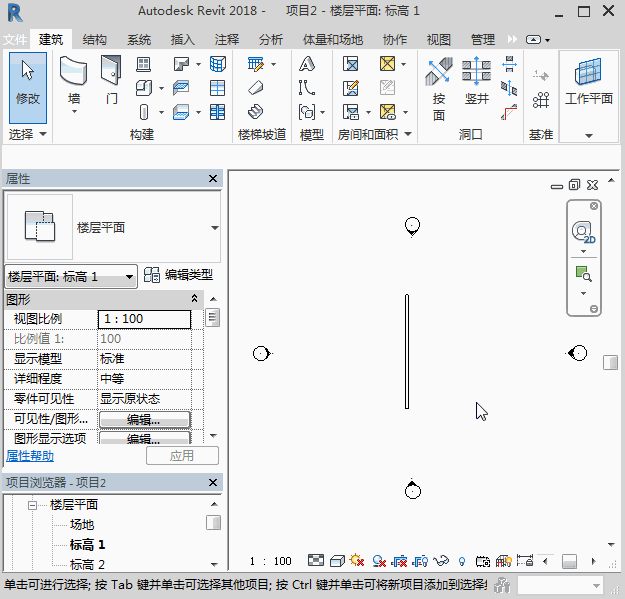

這時候我們要先創建一面墻，然后打開結構編輯，要注意的是預覽的時候要將視圖調到剖面才能進行墻飾條輪廓的添加

然后根據自己的需要在墻飾條中進行輪廓的添加

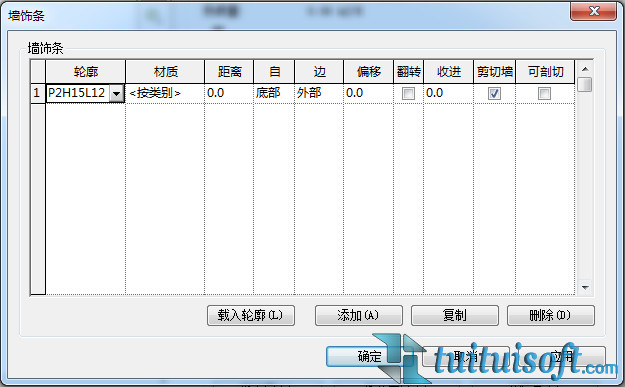

大家可以看到這里還可以對墻飾條的材質、偏移等參數進行設置

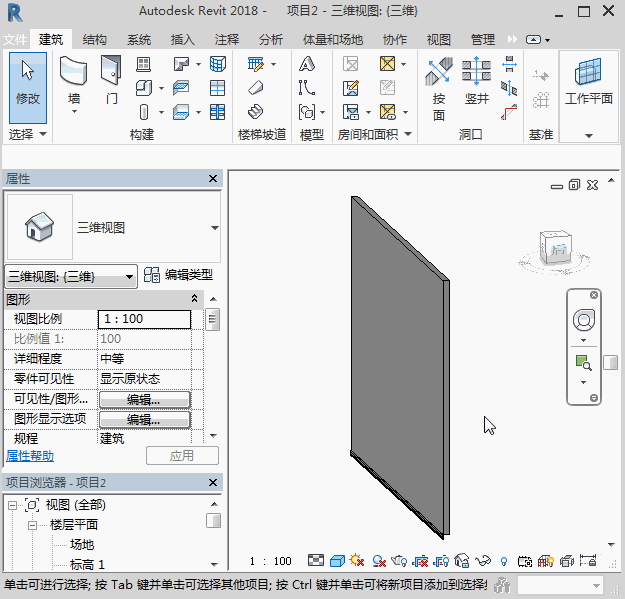

這時候，我們?cè)俅蜷_(kāi)【墻】選項卡中的【墻飾條】，可以看到我們剛才添加的輪廓在這里也可以直接使用了

接下來，我們來講講如何在幕墻上添加墻飾條

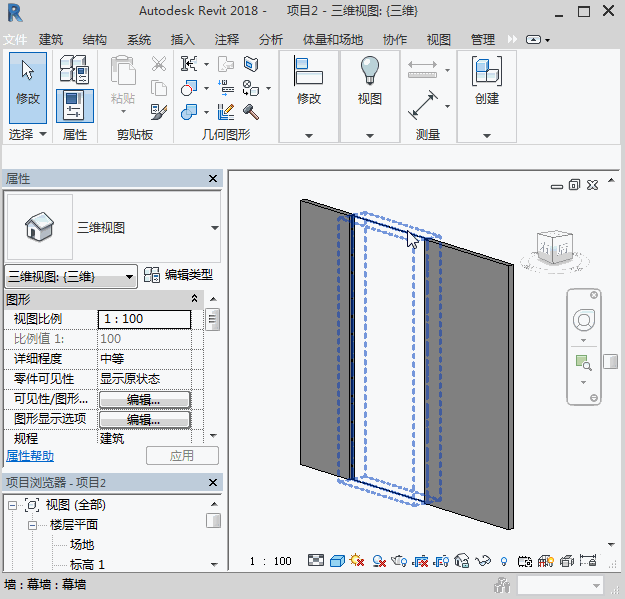

首先，我們要將幕墻進行拆分，把需要進行墻飾條放置的部分拆分出來，并將墻類型修改成普通墻

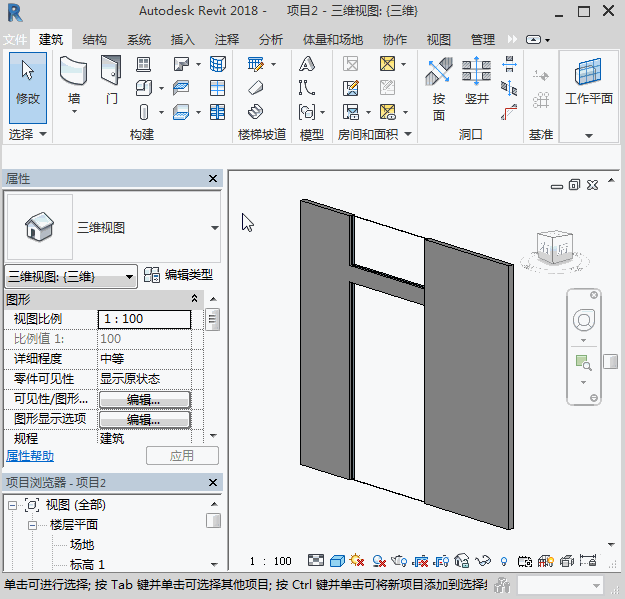

最后在修改好的幕墻上進行墻飾條的放置

OVER~
