Revit MEP在平面圖中進行二維表達的時候，它的表現方式可能不符合我們的需求
這時候就需要我們進行修改！
有的同學想當然的選擇這根管，在實例屬性里找修改的地方
但是！找了半天沒找到這個功能

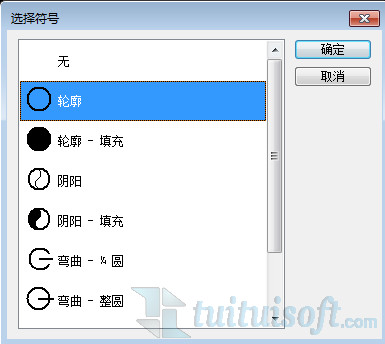

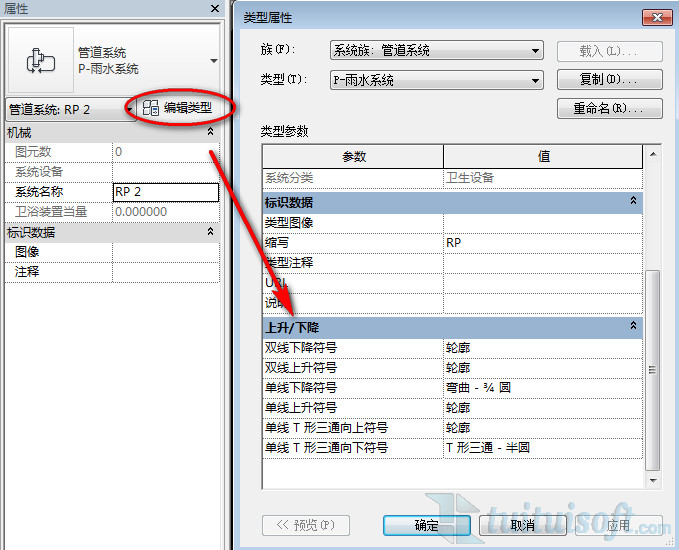

其實我們可以在管道系統里進行修改（不支持自定義符號?。?/span>
這里需要注意將視圖的詳細程度改為“粗略”或“中等”，并且將視覺樣式改為“線框”！

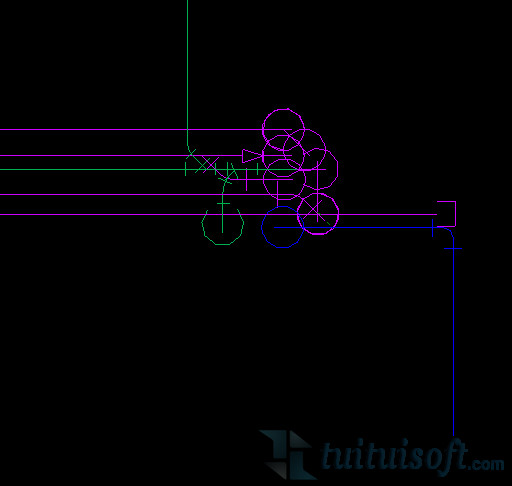

修改完符號有的同學可能會覺得，我的符號怎么那么大，看上去不協調（就像我畫的這個管道井部分），該如何修改大小呢？

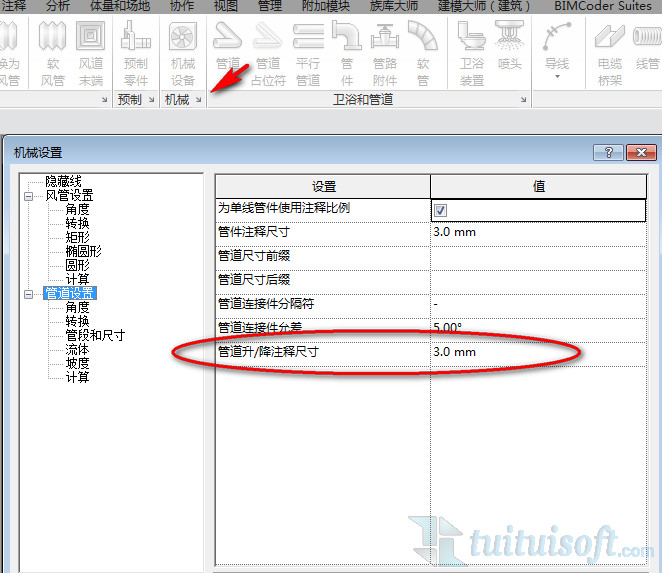

打開“機械設置”（點擊系統選項卡→機械面板右下角的下拉箭頭）
在管道設置里可以看到“管道升/降注釋尺寸”一欄

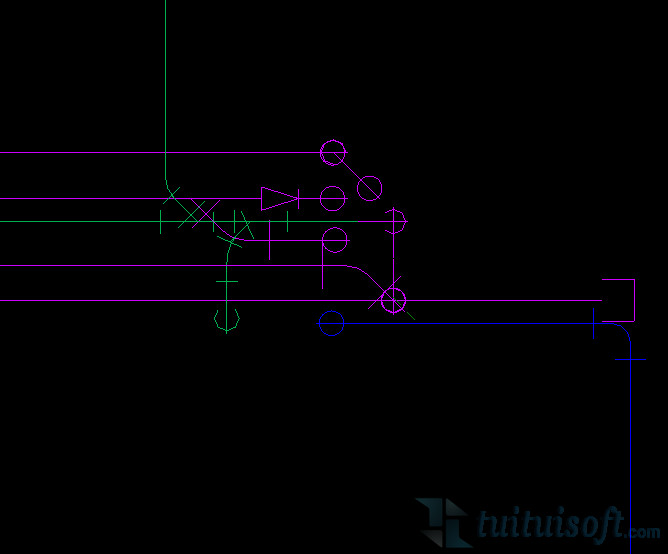

修改為1mm后的樣子
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
