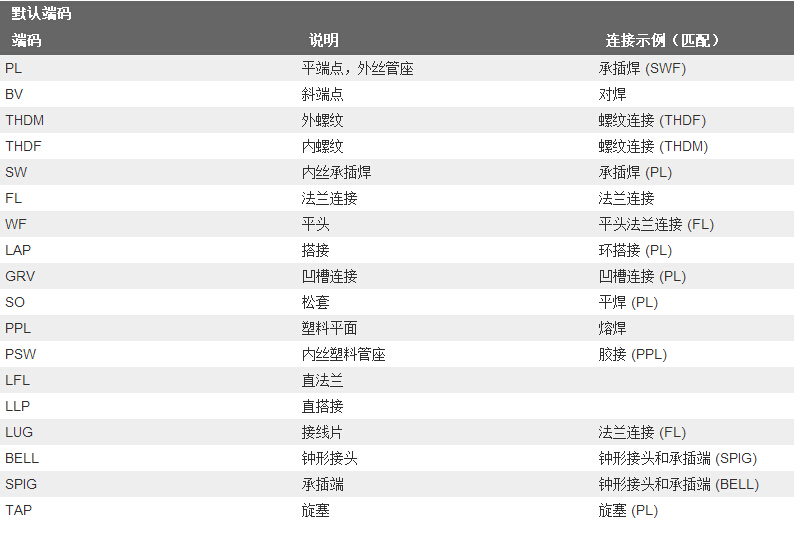

1、端碼描述了管道和設備管嘴的開放端點（端口）。

例如：
對焊彎頭的端碼為 BV（表示“斜端點”）
設備管嘴的端碼通常為 FL（表示“法蘭連接”）

2、可以使用“特性”選項板查看圖形中管道和管嘴的端碼。無法使用“特性”選項板更改端碼。

3、通常情況下，不能直接處理端碼，因為它們是設備管嘴或管道等級庫中使用的零件的只讀特性。

說明：

管道可采用不同的端點連接。平端點、斜端點、外螺紋和凹槽連接端點類型都是可兼容的，并可以進行調整以與連接相匹配。例如，如果螺紋連接彎頭連接到 EndType1 的“端口特性”為“PL”的管道，則管道端點類型將按 THDM 連接。

根據不同的端點類型可以設置不同的連接方式，那么在AutoCAD Plant 3d怎么設置不同的連接方式呢？怎么去自定義連接方式？

AutoCAD Plant 3d 配置管道連接方式！
