瓷磚分割就是利用Revit里的“零件”功能將一整塊外裝進行分割，這個功能常用于裝飾工程
不過這個功能有一個缺點，就是創建零件多了會導致電腦非常卡！
那么要如何實現呢？

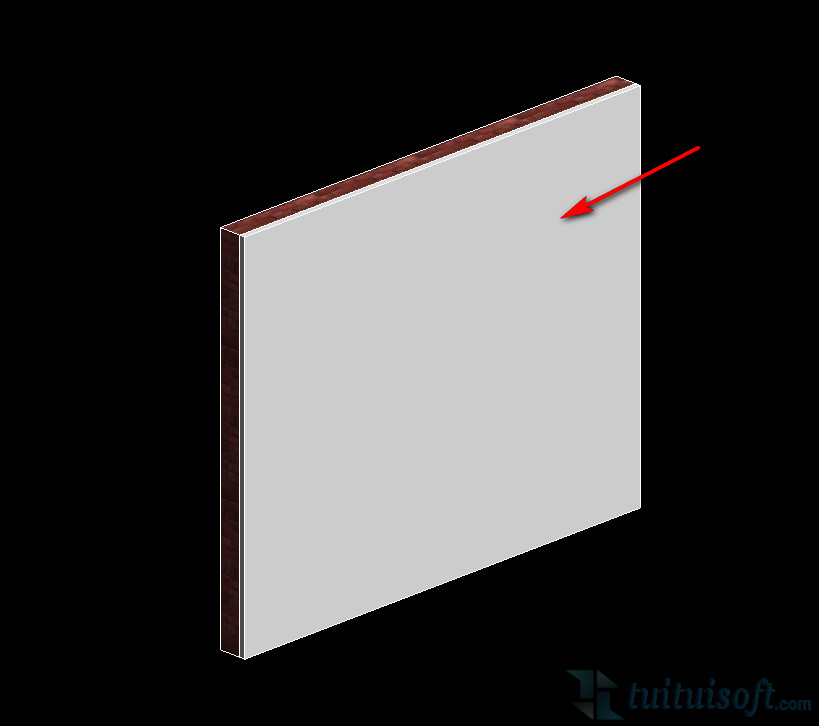

一、首先將外裝飾繪制完，把外裝材質設置好，就像這樣
二、接著選擇外裝墻體，使用“創建零件”命令

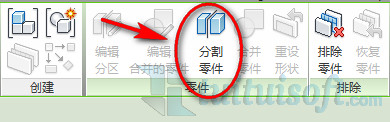

點擊“分割零件”

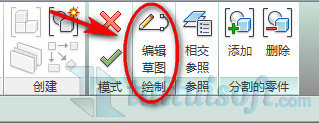

選擇“編輯草圖”

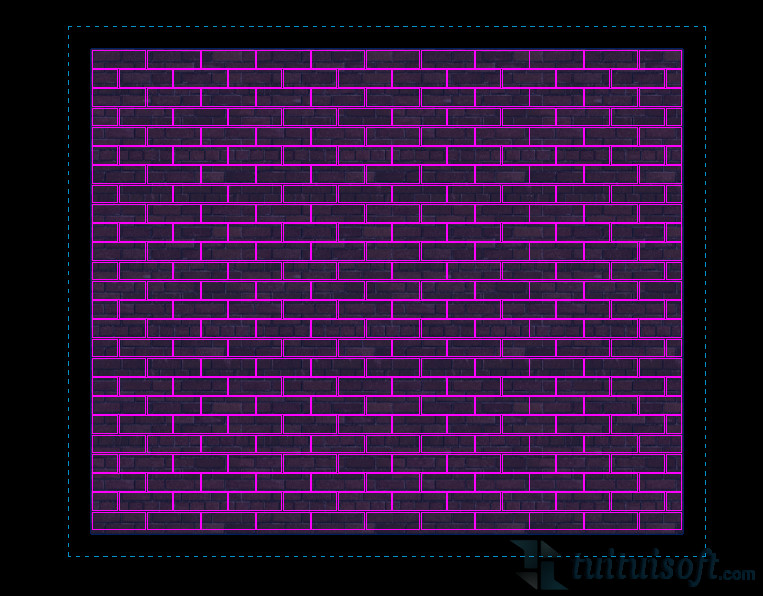

三、設置好工作平面后轉到前立面，使用繪制工具，根據墻面裝詳圖繪制輪廓

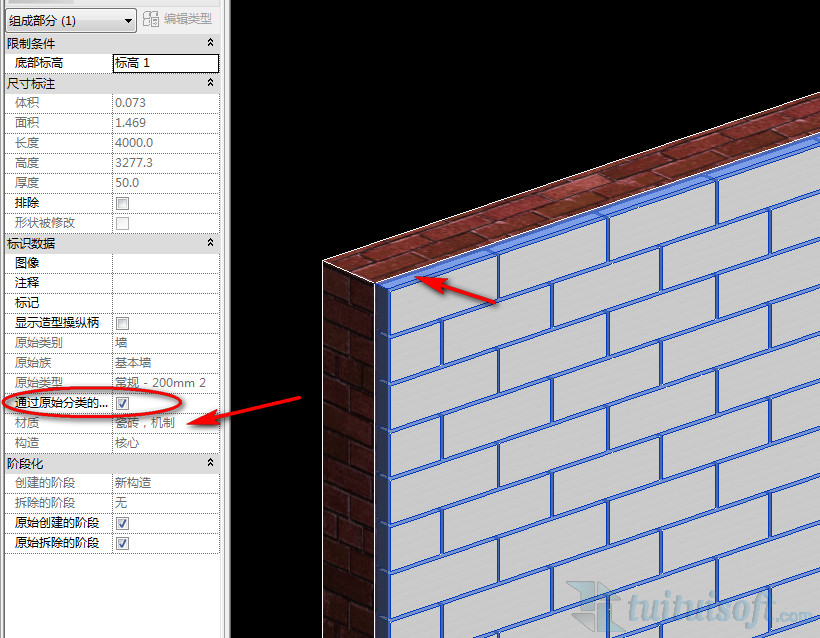

四、選擇下圖亮顯部分，這個地方實際上就是灰縫，在實例屬性面板中將“通過原始分類的材質”取消勾選，這樣就能修改它的材質了！可以創建一個黑色的材質用來表示灰縫
完成后效果圖！
