注： 位號格式可以包含從其他特性獲取其值的特性。如果項目級別的“單位”值發生變化，以該特性作為一個子部分的所有位號都將隨之更新，以反映該變化。

注： 盡管管線組并不是物理實體，但卻可以像任何其他元件一樣設置其位號格式。

1、在功能區上，單擊“常用”選項卡 “項目”面板 “項目管理器”“項目設置”。

2、在“項目設置”樹狀圖中，展開“Plant 3D DWG 設置”。

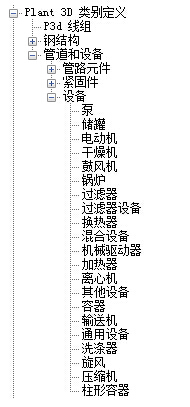

3、繼續展開該列表，直至找到某個 Plant 3D 對象（例如：“壓縮機”）并單擊。

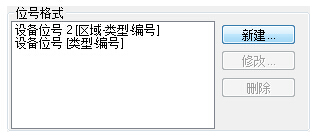

4、在“類別設置”窗格上的“位號格式”下，單擊新位號格式所基于的位號格式類型（例如：“設備位號 [類型-編號]”）。單擊“新建”。

5、在“子部分數”框中，輸入希望位號中包含的子部分數（例如：3），或者單擊向上或向下箭頭，直至該數字出現。

6、在“子部分數”框中，輸入希望位號中包含的子部分數（例如：3），或者單擊向上或向下箭頭，直至該數字出現。

提示： 可根據需要使用任意多個特性作為子部分。分隔符只能用在這些子部分之間，而不能用在子部分內部。如果在“分隔符”框中放置分隔符，這些分隔符將顯示在位號中各子部分之間。如果在“字段”框中的各項目間輸入劃線（例如 N-N-N），可能會產生意外的結果。

7、在第一行圖標中，單擊“選擇類別特性”（左起第一個圖標）。

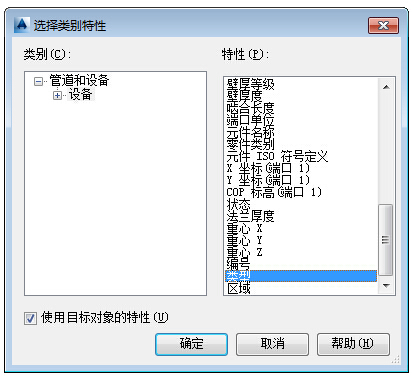

8、在“選擇類別特性”對話框中，執行以下操作：

• 在“類別”下，單擊“設備”。
• 在“特性”下，單擊“類型”。
• 選中“使用目標對象的特性”復選框。
• 單擊“確定”。

9、在“位號格式設置”對話框的第二行圖標中，單擊“選擇圖形特性”。

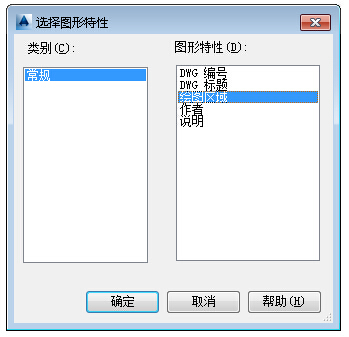

10、在“選擇圖形特性”對話框中，執行以下操作：

• 在“類別”下，單擊“常規”。
• 在“圖形特性”下，單擊“繪圖區域”。
• 單擊“確定”。

11、在“位號格式設置”對話框的第二行圖標中，單擊“定義表達式”（該行中的最后一個圖標）。

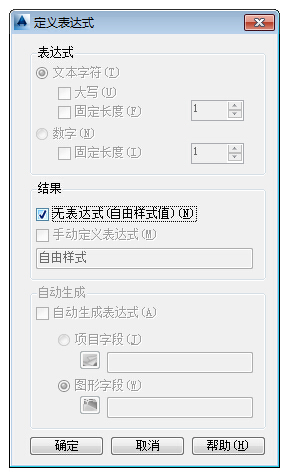

12、在“定義表達式”對話框中的“結果”下，單擊“無表達式(自由樣式值)”。單擊“確定”。

13、在“位號格式設置”對話框的第三行圖標中，單擊“定義表達式”。

14、在“定義表達式”對話框中的“表達式”下，執行以下操作：

• 單擊“數字”。
• 選中“固定長度”復選框。在“固定長度”框中，輸入一個數字，或者單擊向上箭頭，直至該數字出現。

注：

如果“表達式”部分被禁用：請在“結果”下，清除“無表達式(自由樣式值)”復選框。然后按照第 14 步中的指示進行操作。

15、單擊“確定”。

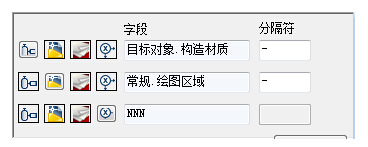

16、在“位號格式”對話框中的“分隔符”下，在適用的位置輸入分隔符。在下面的示例中，General.Area[] 表達式使用句點 (.) 作為分隔符。

注：

不要在“字段”框中放置分隔符。

17、單擊“確定”。

18、在“類別設置”窗格“特性”下的“特性名稱”列中，單擊“位號格式名稱”。

19、在“位號格式名稱”行中，在“默認值”列的下拉列表中，單擊要用來對 Plant 3D 對象添加位號的位號格式。

單擊“確定”。

20、您創建了新位號格式并將其指定給了某個 Plant 3D 對象。當您在圖形中使用該 Plant 3D 對象時，“指定位號”對話框會提示您為在此過程中所創建的格式輸入位號數據。
