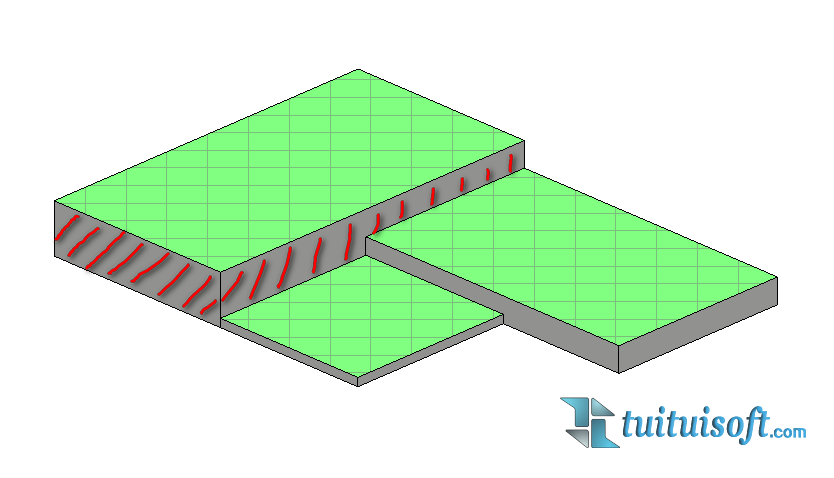

     在建模過程中可能會碰到錯層樓板，也就是使用厚度不同的樓板拼接起來，在做表面裝飾的時候會發現樓板側面的材質無法添加，這時候就需要進行變通，從另外一個角度來考慮如何解決這一問題。不僅僅是解決樓板側面材質問題，可以舉一反三，墻、柱側面材質的也能通過這些方法解決。

方法一：使用貼圖命令進行填充

這種方法材質的厚度為0

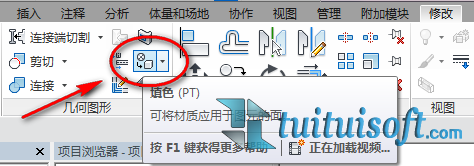

在修改選項卡下使用填色命令，快捷鍵（PT）。

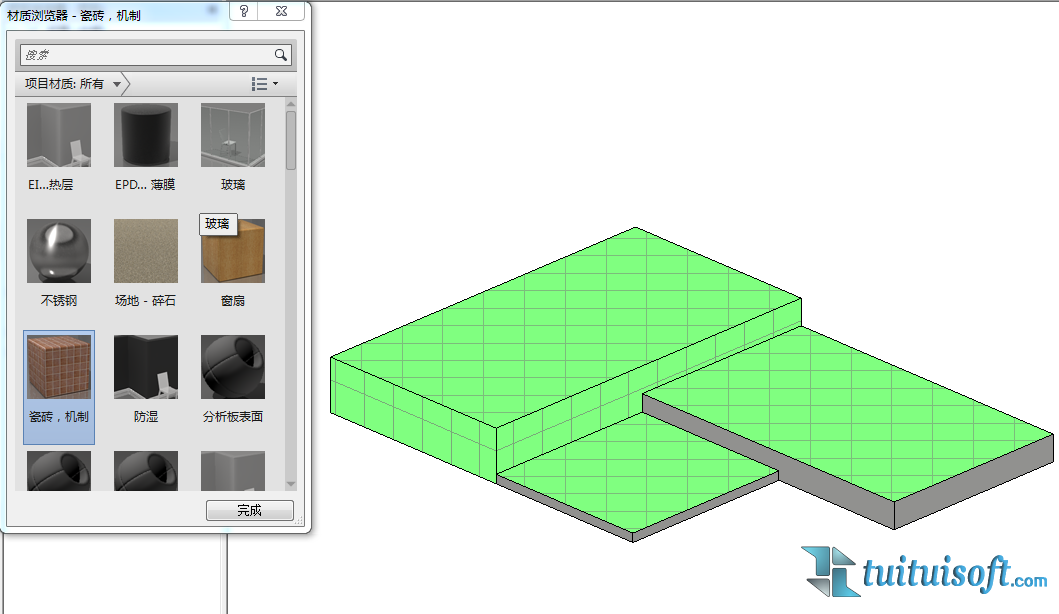

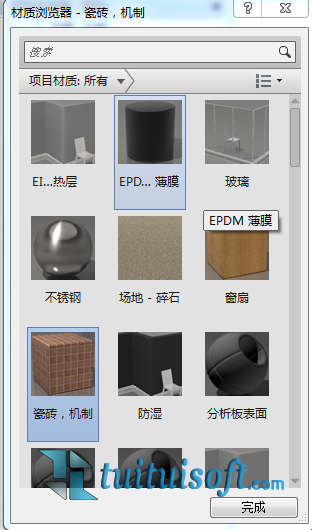

在彈出的材質瀏覽器中選擇樓板表面裝飾材料，并直接點擊需要填充的側面即可

方法二：使用墻體進行填充

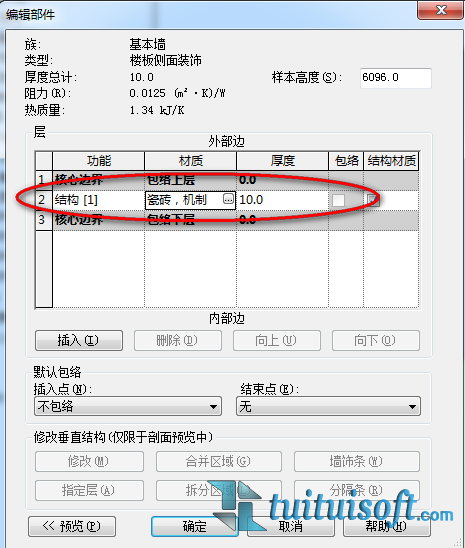

復制一個墻類型，厚度為裝飾厚度，材質為裝飾材質

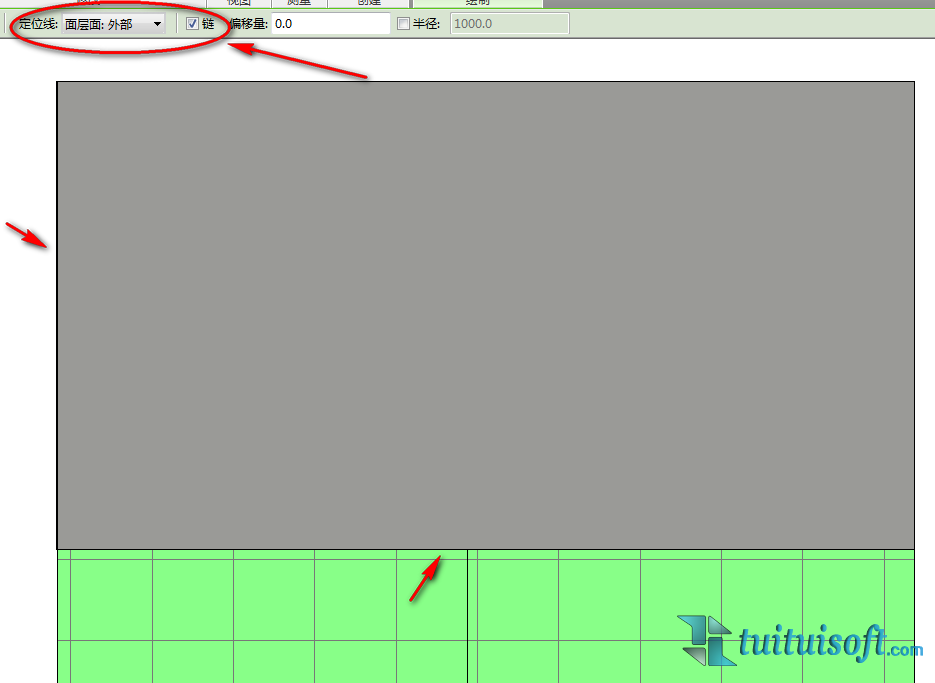

沿著側邊繪制墻體，要注意的是定位線要選擇面層面：外部

接著在三維視圖中修改墻體的高度即可完成

方法三：使用內建模型進行填充

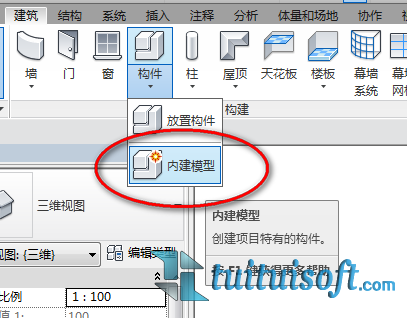

在建筑選項卡下使用內建模型命令，并選擇一個合適的族類別及進行命名

設置一個側面為參照平面，在這個面對應的立面中使用拉伸繪制一個輪廓，設置好厚度及添加材質參數，并在族類型面板中添加材質

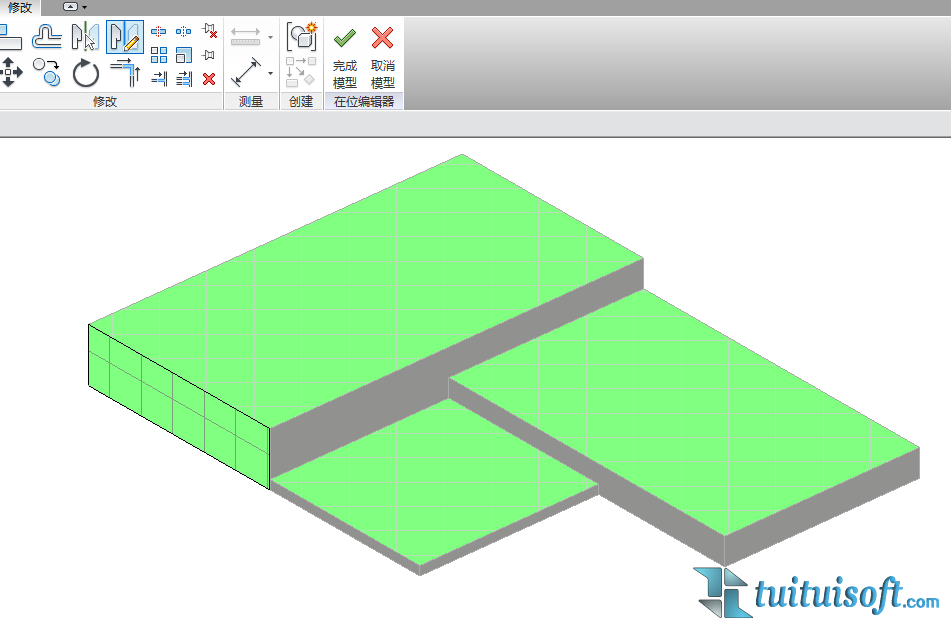

效果圖如下：
