感謝：sacrifice1127的水利BIM的博客
博主：東成西就大俠提供的原創文章和視頻
原文地址：http://blog.sina.com.cn/s/blog_6d808ed90102wq0z.html

用Revit 2017軟件現有的功能

其實就可以建立較為簡單的變截面連續梁橋梁和鋼筋模型

完全不用去做二次開發或者可視化編程

當連續梁橋梁的中心線為一條直線

并非三維空間曲線的時候

Revit自身的功能就可以比較快捷的建立橋梁模型

只需要建立變截面箱梁的族

設定好關鍵的一些參數

通過參數驅動箱梁的形體

然后直接放置箱梁族即可

完全沒有壓力

至于箱梁中的鋼筋

在Revit 2017中已經對鋼筋的功能有所加強

可以處理不是太復雜的變截面的形體的鋼筋布置

Revit 2017中處理不是特別復雜的結構形體已經是很輕松的事

也正如早幾年我對Revit鋼筋功能的預期

它必將會在鋼筋的功能上有所改進

這也是我最早計劃對Revit的鋼筋進行二次開發

然后又放棄這個念頭的的原因

早期的Revit 2014的鋼筋二次開發的API還非常有限

根本無法滿足我對較為復雜的異形結構的鋼筋建模的需要

所以嘗試之后就放棄了二次開發來解決問題的思路

現在我更加期待Revit 2018在鋼筋功能上的再提升

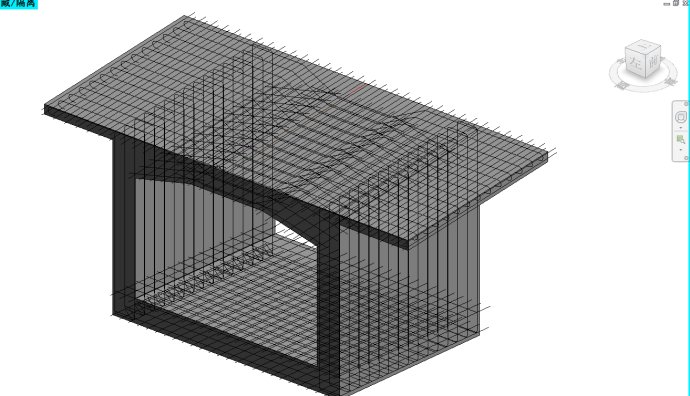

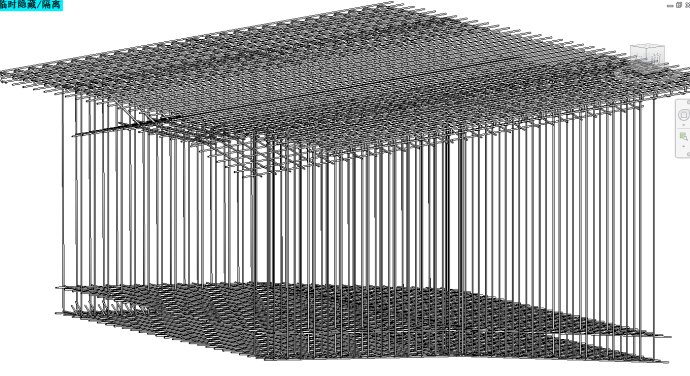

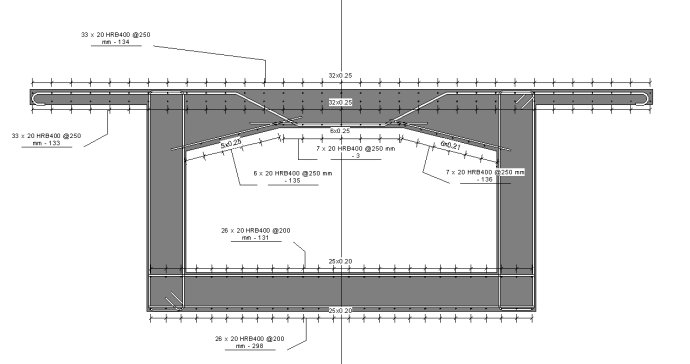

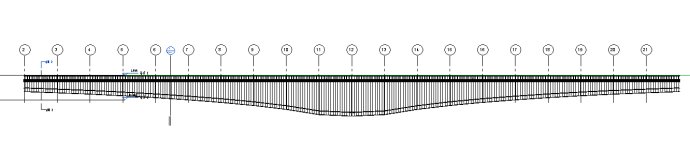

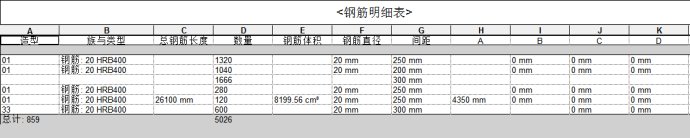

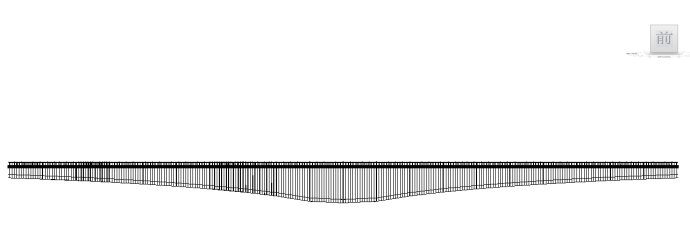

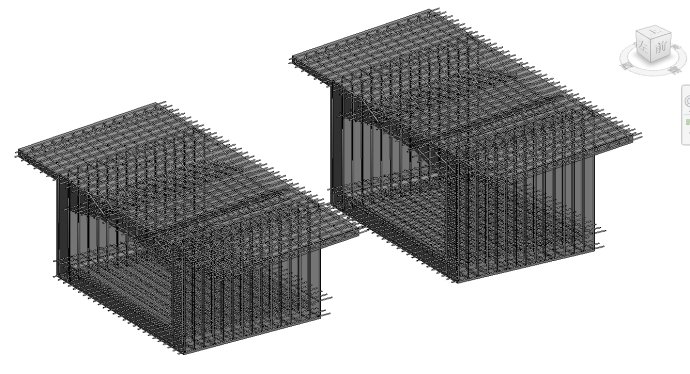

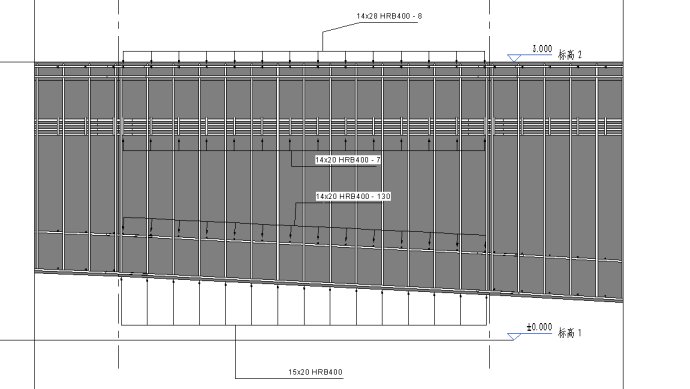

下面是我做的較為簡單的變截面連續梁橋梁和鋼筋模型的內容

這部分的內容不需要二次開發

只用到Revit 2017基本的功能

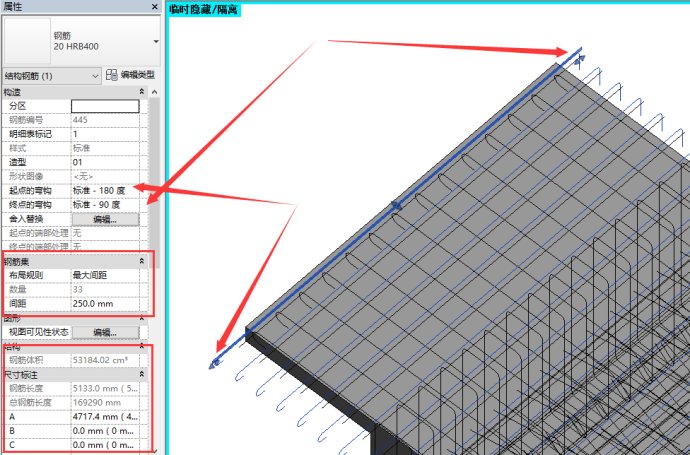

特別是通過Revit 2017的鋼筋功能建立鋼筋模型

可以根據變截面箱梁的幾何參數

來自動調整鋼筋的數量、長度等等幾何尺寸

鋼筋與結構主體是相關聯的

是動態的數據更新，不需要做許多無謂的調整

非常的快捷和方便

這樣才是BIM應有的高效率

而不是通過Excel或者計算器

先把大量的數據計算好了

再根據相關的數據去建模

這樣的思路就不是BIM的思維方式

只能是CAD+EXCEL的常規套路

無法實現數據的動態更新

我個人是不建議以這種思維方式去做BIM相關的開發

其他也不多說，上圖。
