Dynamo教程 | Dynamo怎么建橋梁？Dynamo創建橋梁思路（2）

發布于：2024-11-13 20:10:02
首頁/技術分享/Dynamo
收藏
653

BIM中文網

更多

Dynamo是一個運行在Revit上的開源插件，通過基于節點的可視化編程界面，Dynamo可以讓用戶自由創建計算式來設計模型或者自動化處理其他過程。

本文主要提供在鐵路路線上放置橋梁的橋面，利用Dynamo自動化放置枕木生成軌道路基的思路。

part.1 創建橋面族

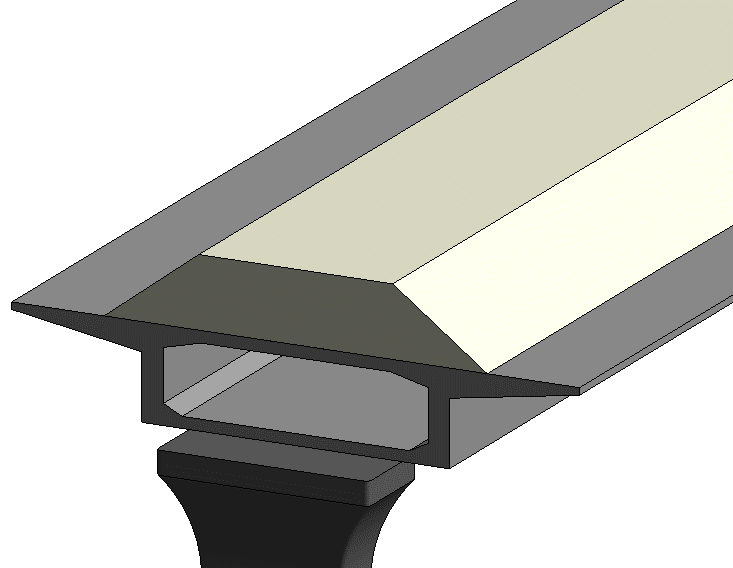

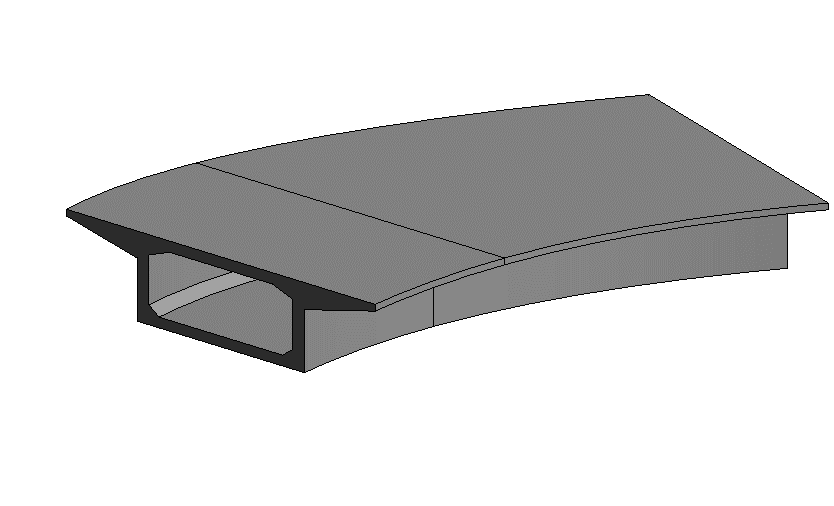

①打開Revit2018，新建自適應公制常規模型，創建橋面族

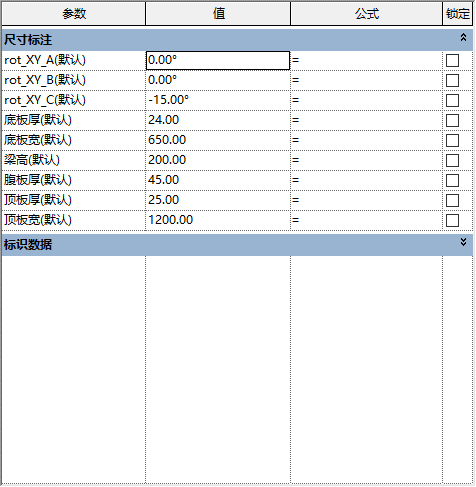

②橋面族的參數如下設置


part.2利用Dynamo生成橋面

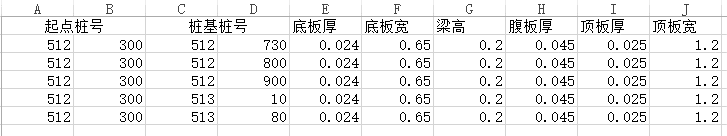

①根據圖紙及資料創建橋面所需參數表格


②打開上期保存好的文件，載入做好的橋面族

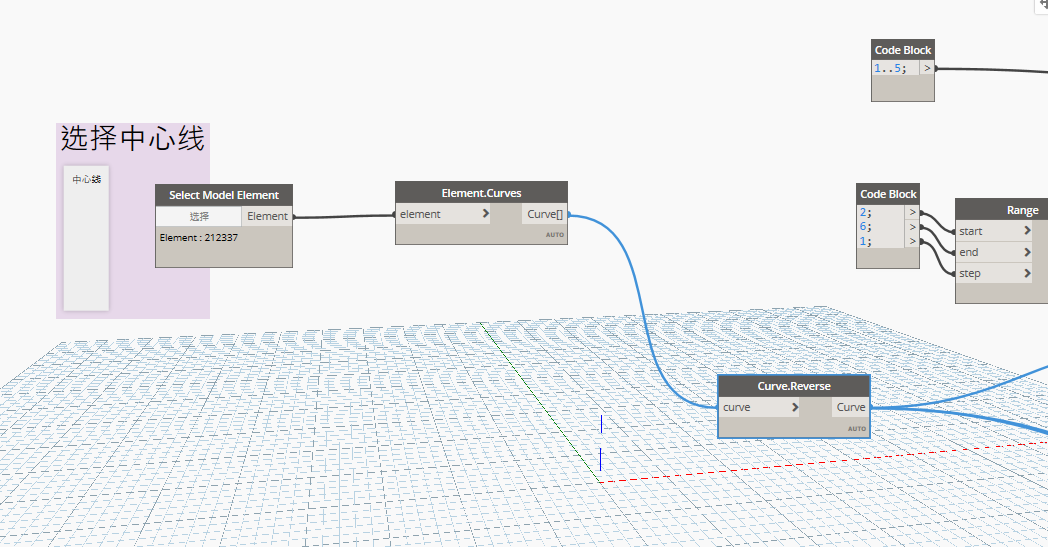

③打開dynamo程序，打開編輯好的節點

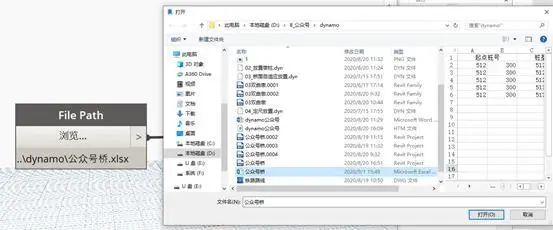

④指定Excel的文件位置

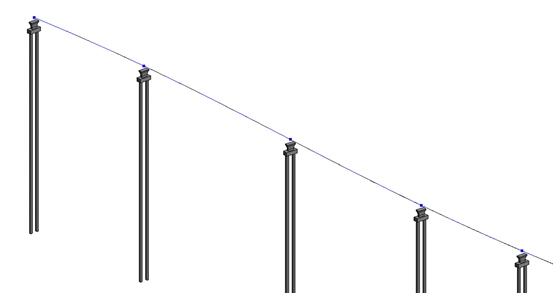

⑤選擇鐵路中心線

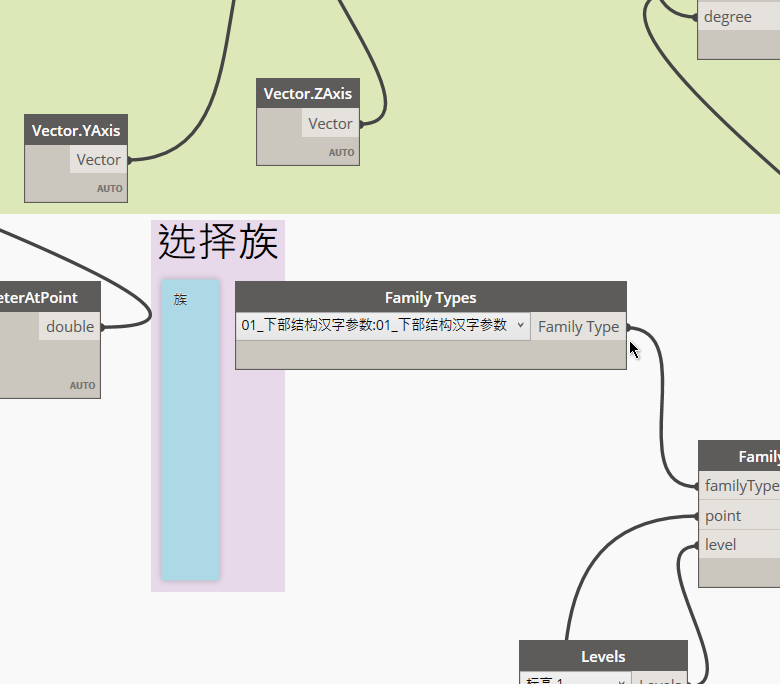

⑥選擇橋面族

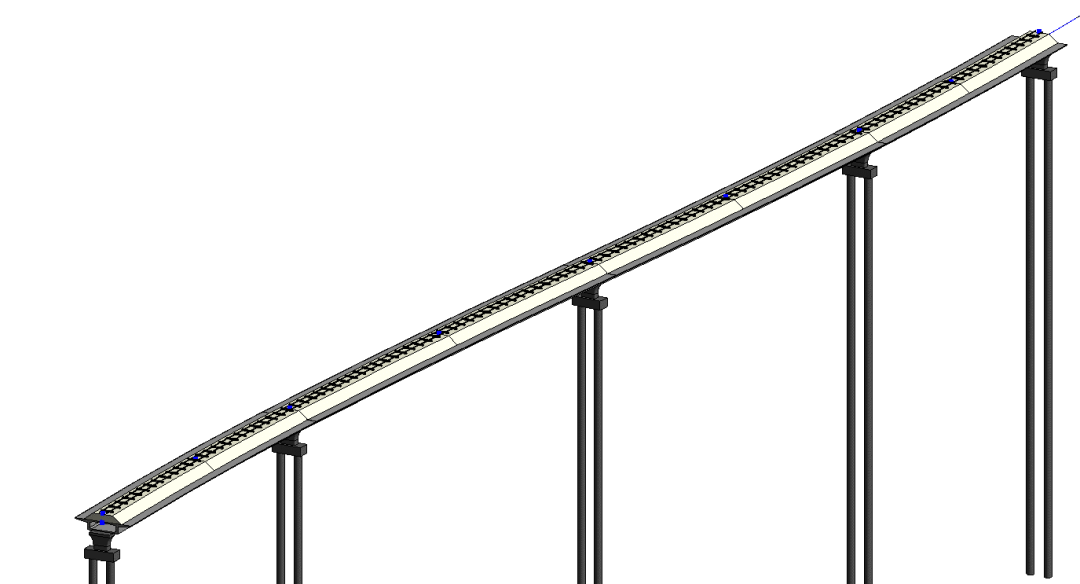

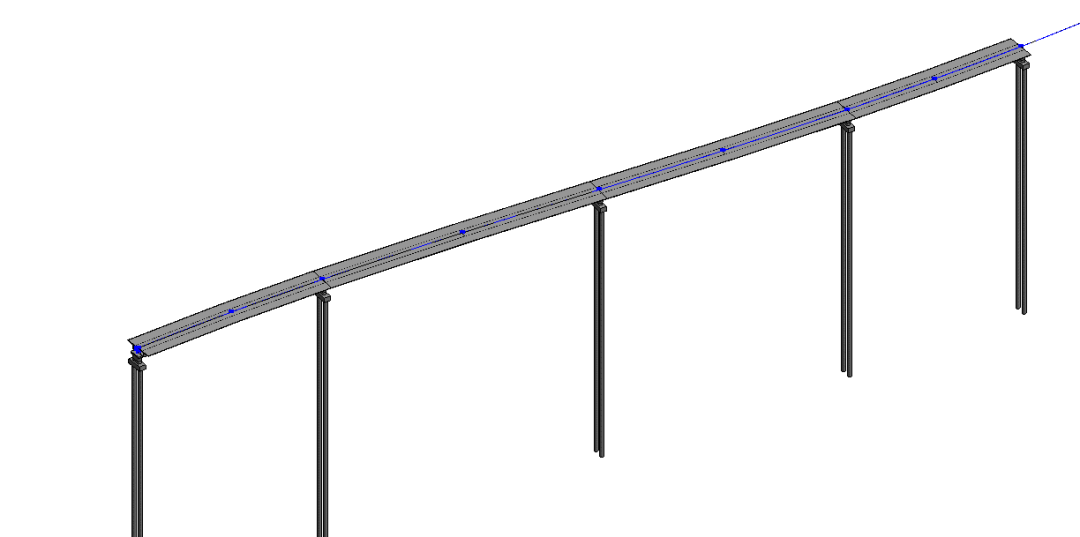

⑦點擊運行，批量生成橋面



part.3利用Dynamo生成道砟

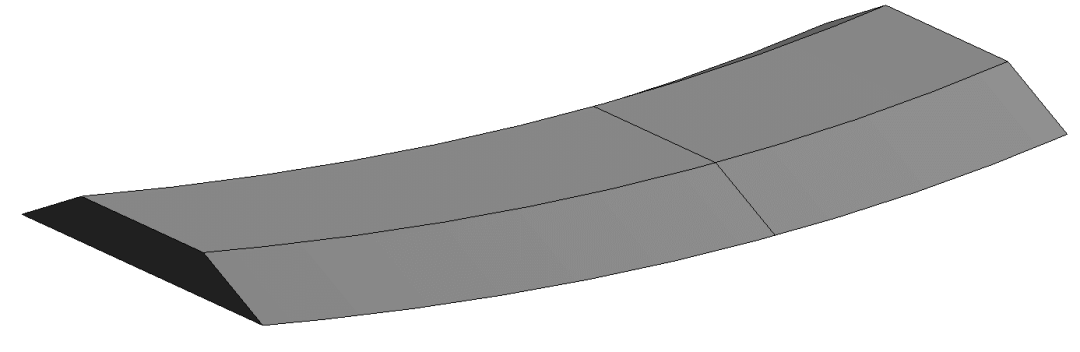

①新建自適應常規模型，創建路基族

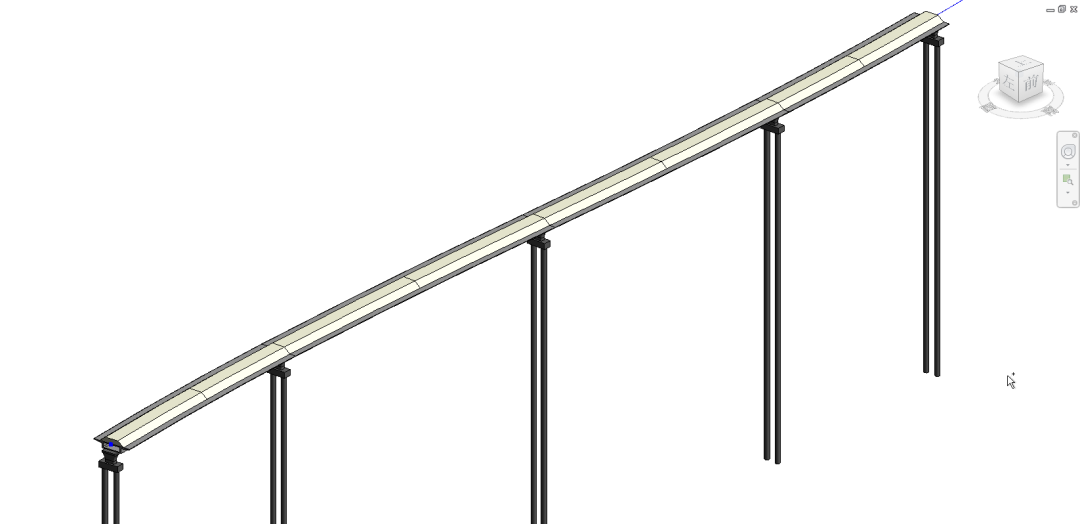

②載入項目，打開相對應的Dynamo的節點批量生成道砟



part.4利用Dynamo生成枕木

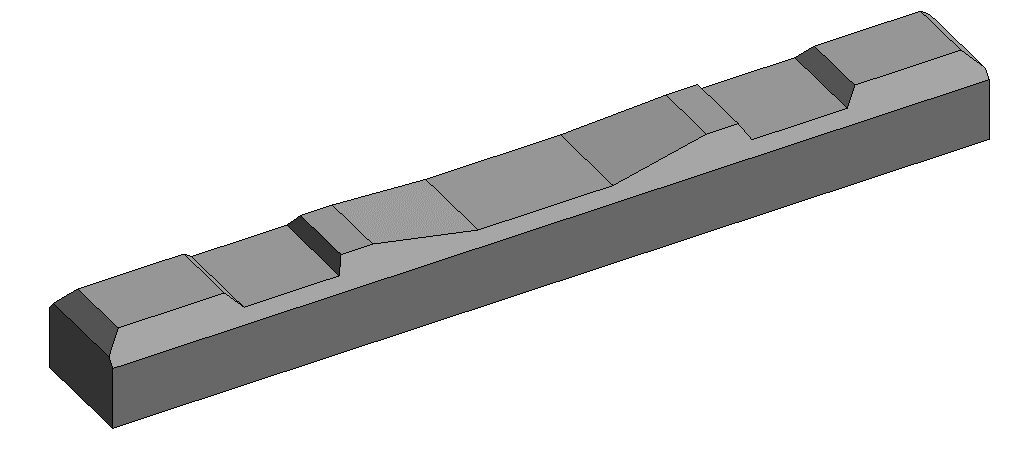

①新建常規模型，創建枕木族

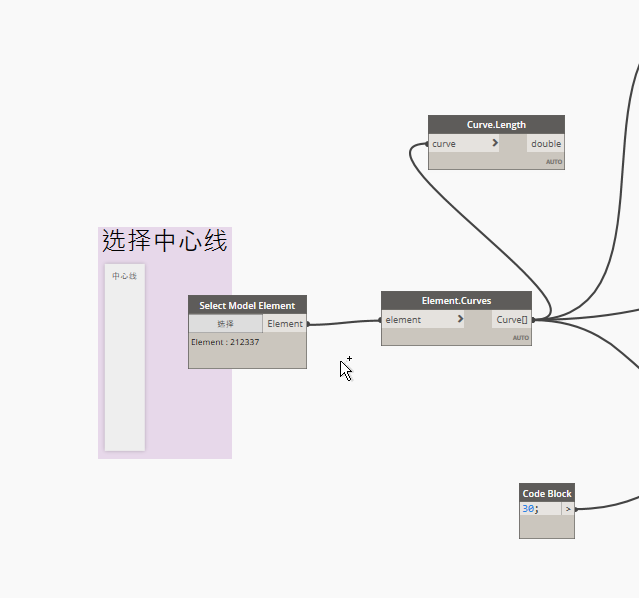

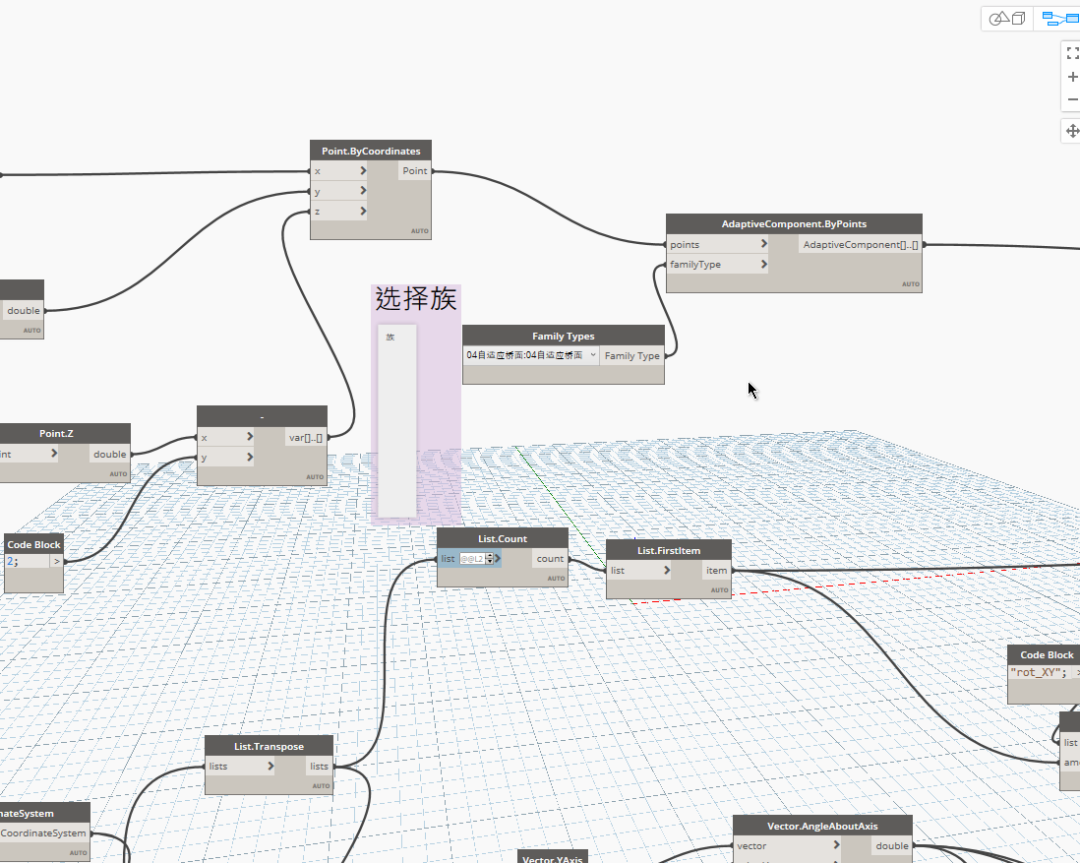

②載入做好的枕木族，打開相對應的dynamo節點


③選擇鐵路中心線


④選擇枕木族

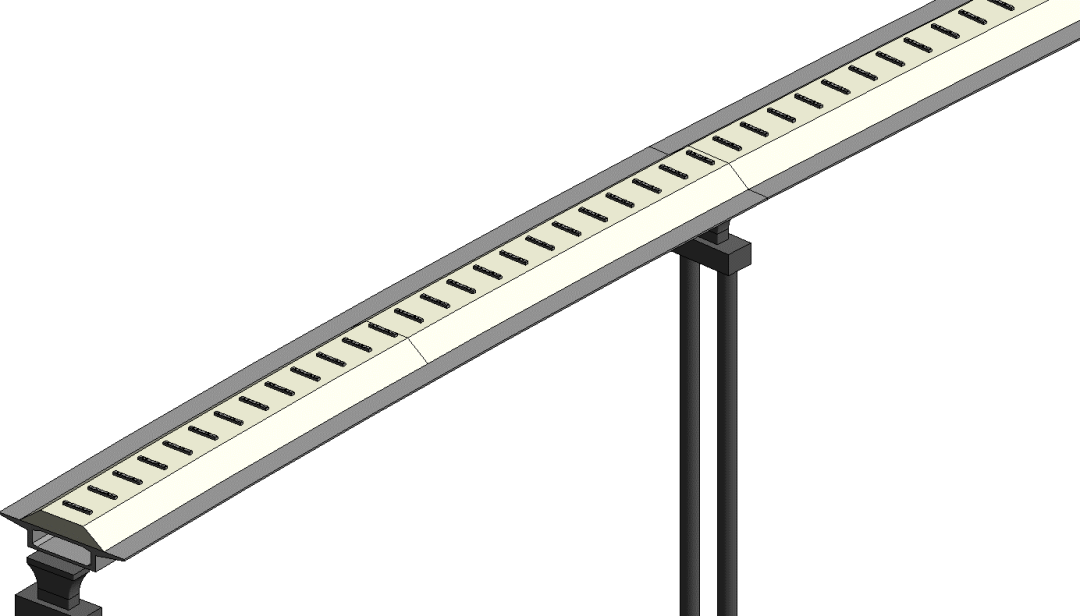

⑤點擊運行，批量生成枕木


part.5利用Dynamo生成鐵軌

①新建自適應常規模型，創建鐵軌族

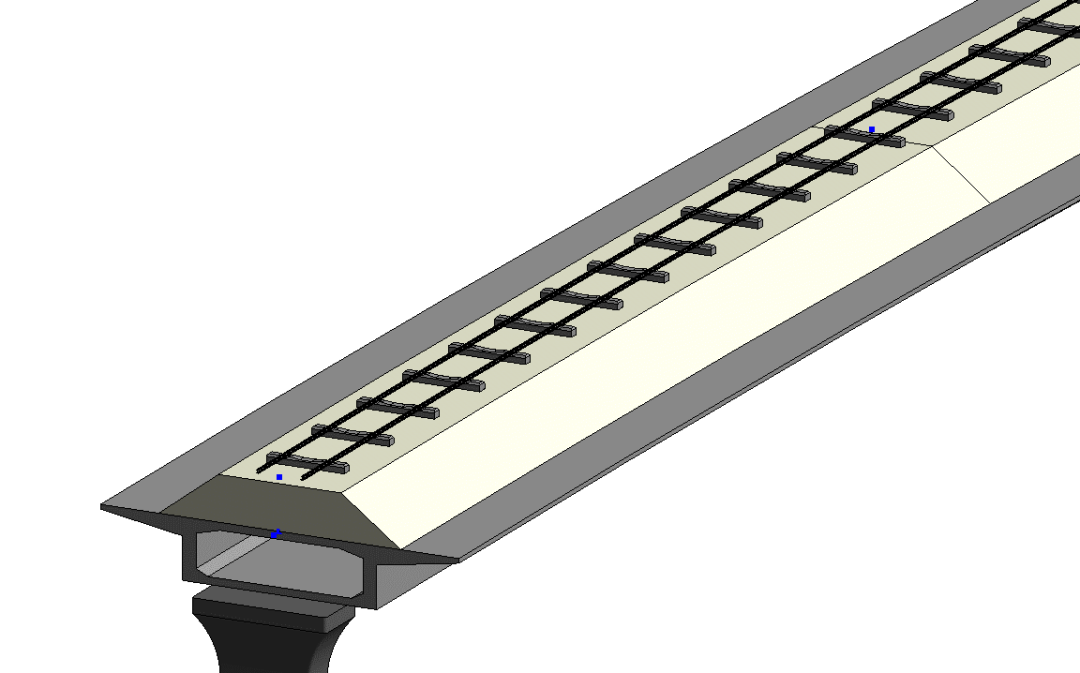

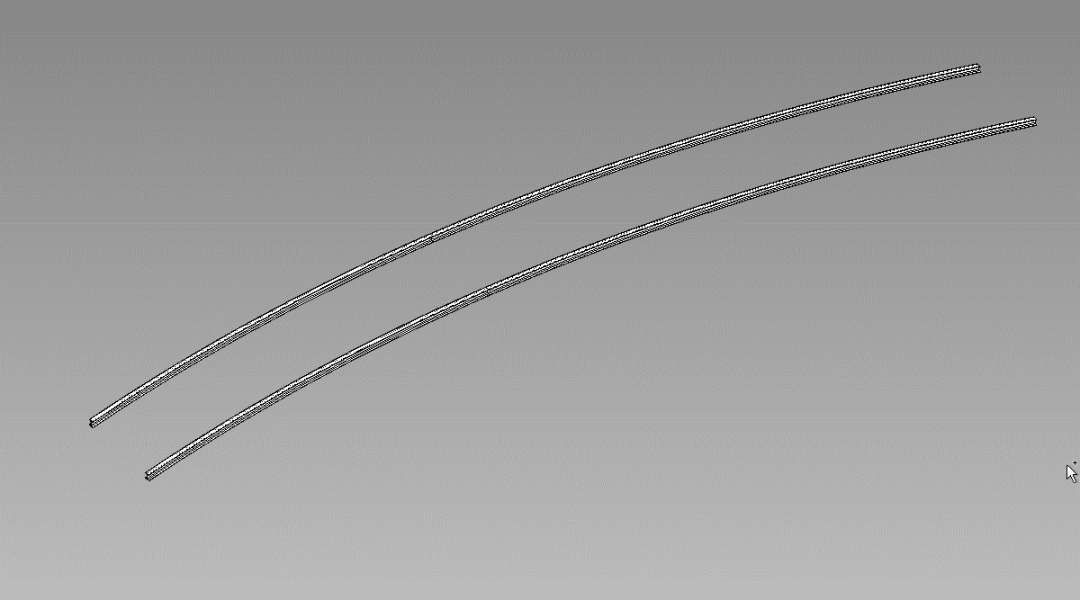

②載入做好的鐵軌族，打開相對應的dynamo節點生成鐵軌



在BIM的學習過程中，我們常說軟件是工具，而在熟練應用基本功能后，還需要明白軟件的邏輯思路，為軟件功能靈活應用奠定基礎。


文章源自公眾號：智慧建筑科技

本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
