本文源自微信公眾號：宏建智慧建造
在實際項目中鋼結構建筑一般都會存在鋼結構吊裝難度高，所以這個時候可以利用BIM模型制作鋼結構吊裝模擬動畫，提前得知吊裝過程中會遇到的難點，提前做出相應的預防措施。

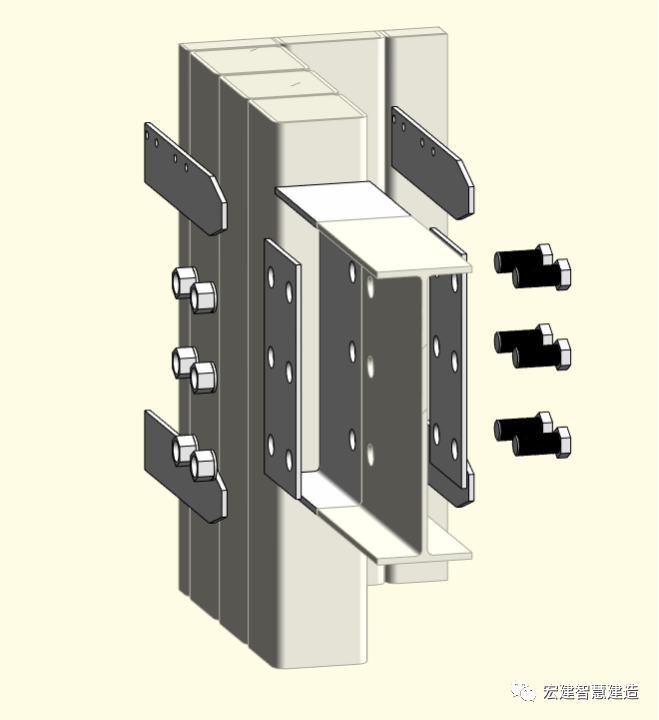

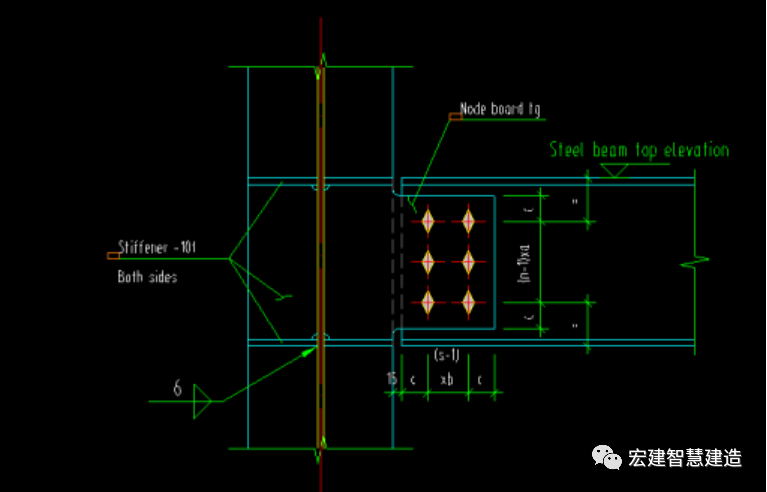

#01根據圖紙節點，在BIM模型里制作相應的鋼結構節點。

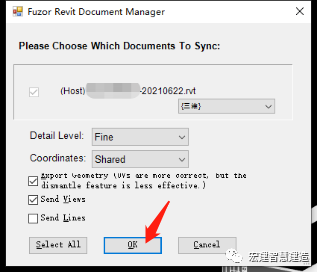

#02將新增鋼結構節點的BIM模型導入Fuzor
（保持默認選項進行導出即可）
#03
在Fuzor里面根據施工順序?qū)IM模型進行序列動畫設置
#04

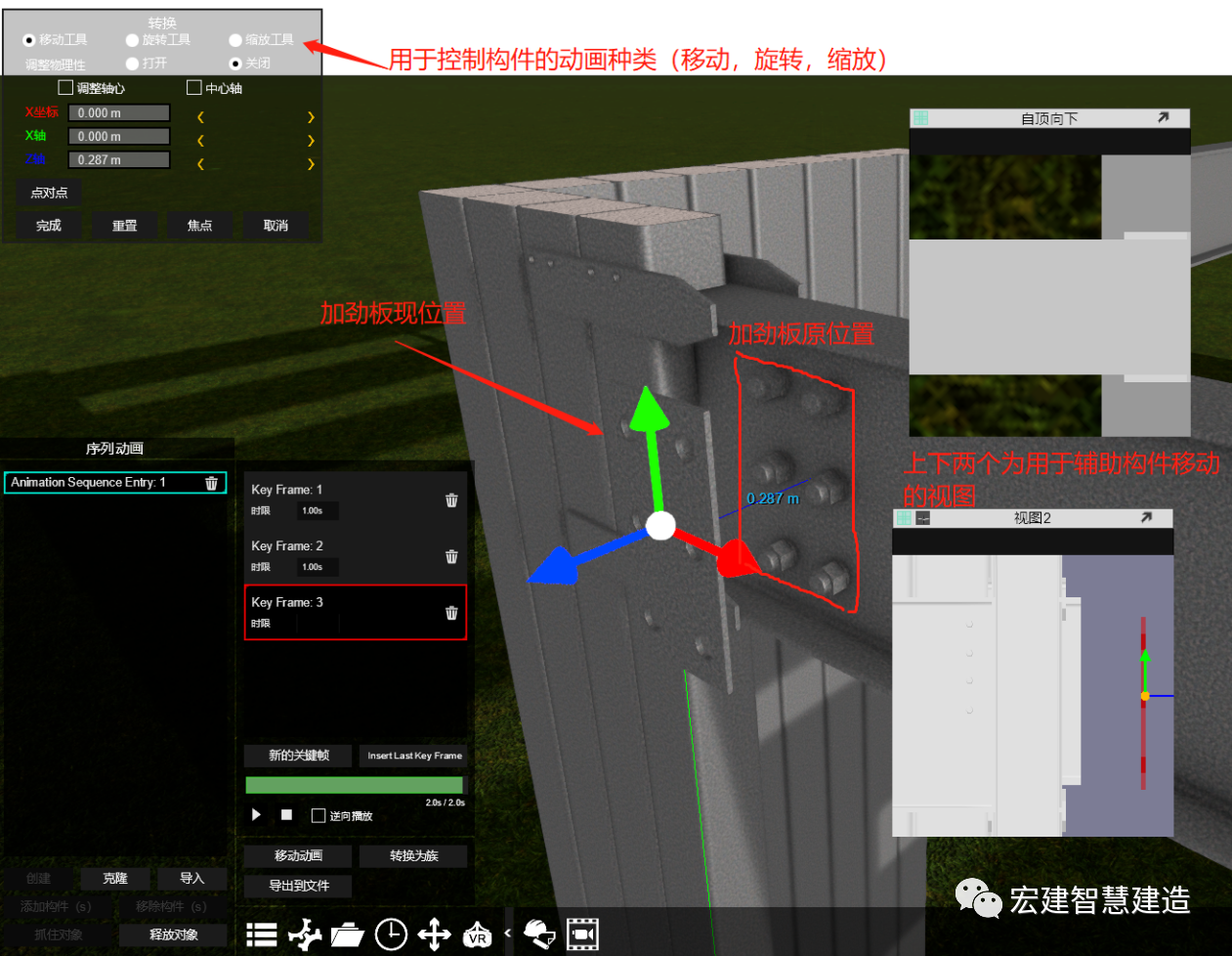

選中需要生成動畫的單獨構件（如下的鋼結構加勁板）

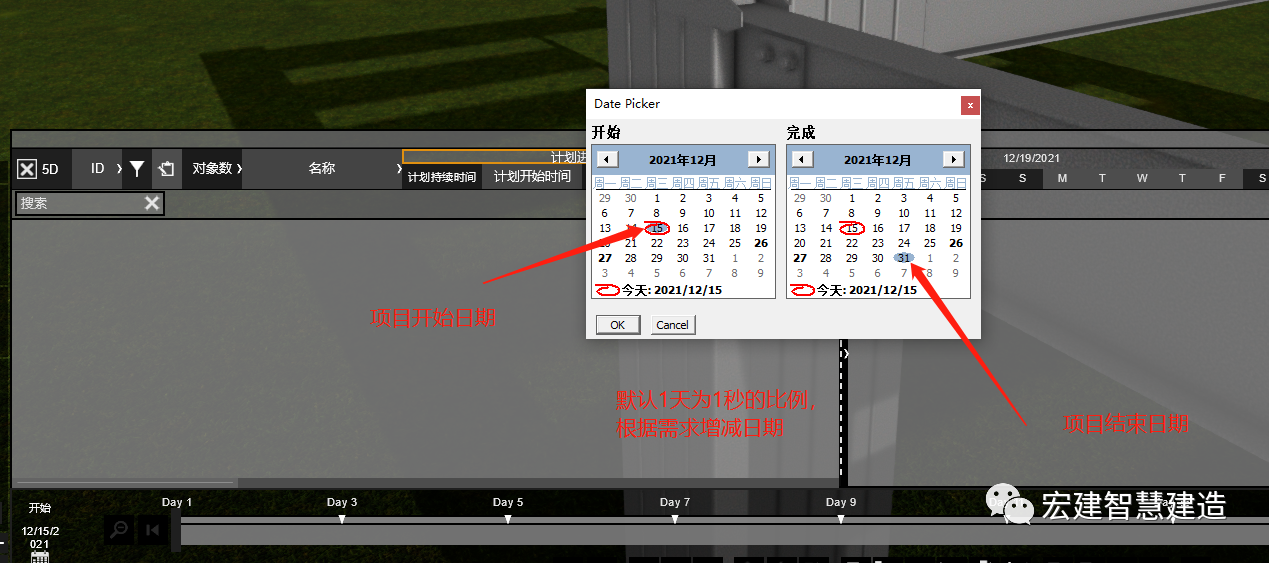

#05對各類構件生成需要的序列動畫后，選擇4D模擬進行動畫順序設置
#06

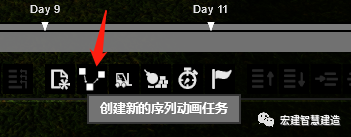

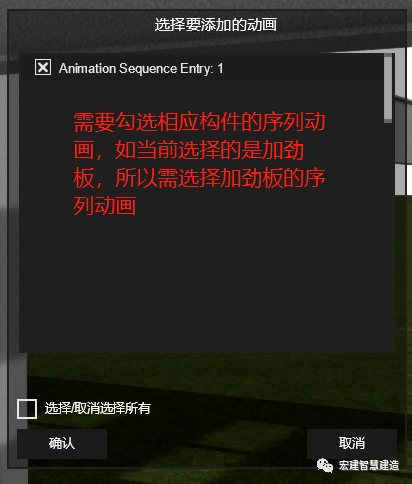

前面加勁板使用的是序列動畫生成的動畫，所以創建4D模擬任務的時候需要選擇創建新的序列動畫任務這個選項
#07

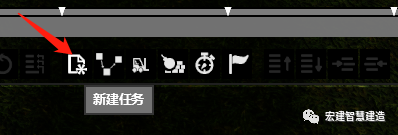

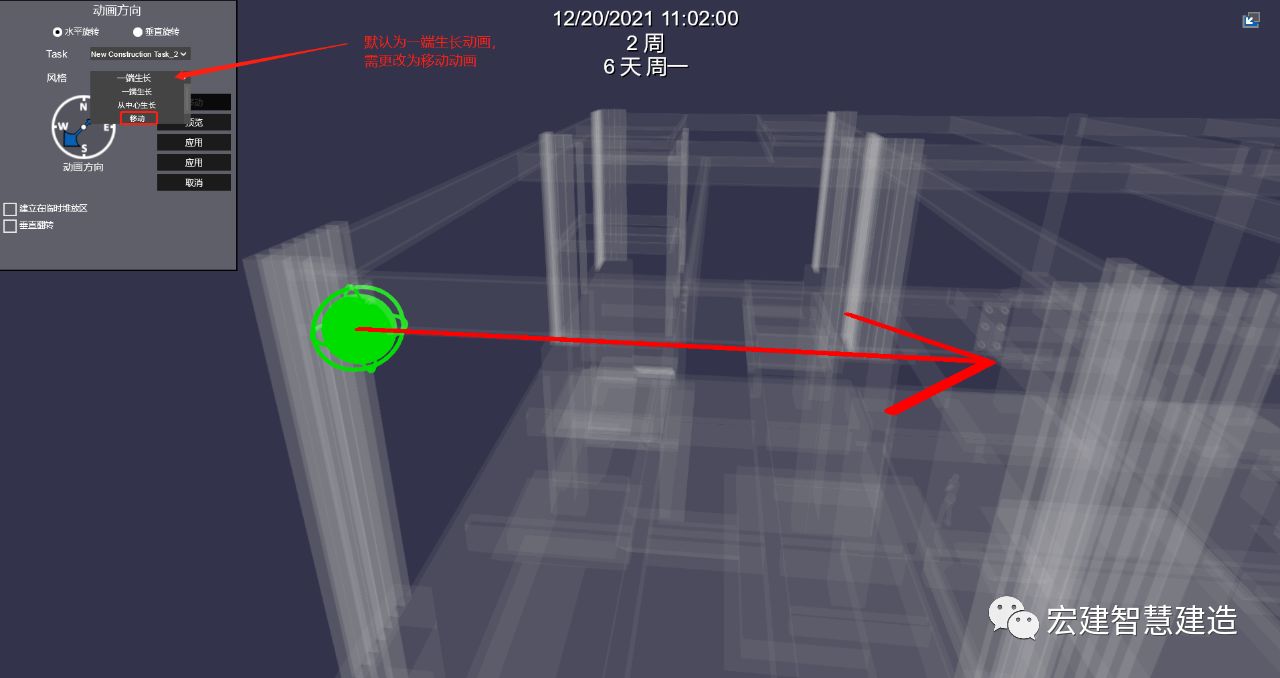

鋼梁的吊裝動畫使用新建任務，生成后需要選擇鋼梁，修改動畫的種類（默認的動畫為一段生長）
#08

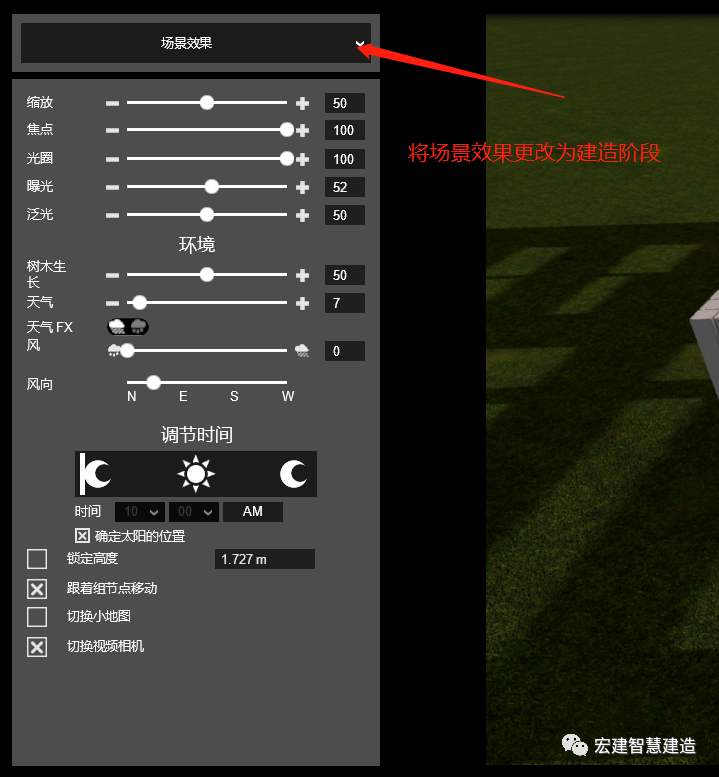

當完成所有的4D模擬任務之后，使用視點進行導出視頻
#09

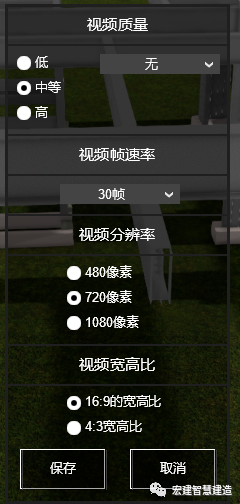

完成關鍵幀的記錄后，點擊左下方的渲染，根據需求自行調整視頻導出的數據。
#10
導出施工動畫模擬展示
來源 | BIM咨詢部（楊旭正）
排版 | 工程信息化部
責編 | 石綿雙
審核 | 曹戀沙
