更多在Navisworks中添加新視圖可以幫助用戶更好地對模型進行分析和查看。下面將詳細介紹如何在Navisworks中添加新視圖。

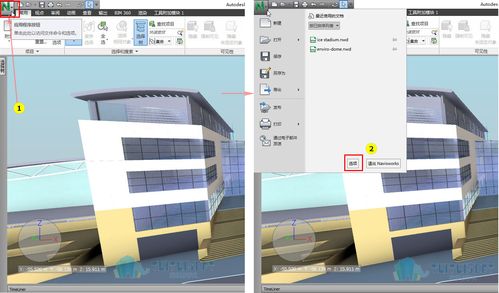

第一步是打開Navisworks軟件。在主界面的左上角，點擊“文件”選項，在下拉菜單中選擇“打開”，然后選擇需要添加新視圖的模型文件。模型文件可能是DWG、DWF、NWD等格式，選擇適合的文件格式。
第二步是導航到想要添加新視圖的位置。使用導航工具在模型中進行縮放、平移和旋轉，找到適合的位置?？梢允褂檬髽?biāo)滾輪進行縮放，使用鼠標左鍵進行平移和旋轉。
第三步是調整視圖的顯示方式。在導航工具旁邊有一個“視圖功能”按鈕，點擊它可以展開視圖功能菜單。在菜單中選擇“顯示方式”選項，可以設置視圖的顏色、透明度、隱藏等。
第四步是添加新視圖。在導航工具旁邊的“視圖功能”按鈕旁邊有一個“視點”按鈕，點擊它可以展開視點功能菜單。在菜單中選擇“添加視圖”選項，會彈出一個添加視圖對話框。
在添加視圖對話框中，可以設置視圖的名稱、描述、縮放比例、剖面等?？梢愿鶕?jù)需要設置適合的參數。在設置完成后，點擊“確定”按鈕保存新視圖。
第五步是查看新視圖。在視點功能菜單中，可以找到剛才添加的新視圖。點擊新視圖的名稱，Navisworks會自動將視角切換到新視圖，實現查看新視圖的效果。
除了以上方法，Navisworks還有其他一些功能可以幫助用戶添加新視圖。比如，在視點功能菜單中還可以選擇“保存視圖”選項，將當前視圖保存為新視圖。還可以使用時間線工具記錄并查看多個視圖的演變過程。
總之，在Navisworks中添加新視圖是非常簡單的。只需要打開軟件，導航到想要添加視圖的位置，調整視圖的顯示方式，添加新視圖并查看即可。這個過程可以幫助用戶更好地分析和查看模型，提高工作效率。
