4.3 CAD翻模類
4.3.2 自動創建樓板
1、選取要分析的結構柱梁并對應標高產生切面
01節點組首先通過選取模型中的結構柱和結構梁來創建一個實體組合，再通過標高創建對應于每個標高的平面，最后通過求實體組合與平面的交集來初步確定樓板的邊界。
2、各層切面轉換為封閉曲線
02節點組主要是得到樓板邊緣線。首先通過之前生成的“結構柱梁實體組合與標高平面的交集”來創建邊緣線，該邊緣線包括最外圍的邊緣線。然后我們將邊緣線根據邊數進行編組，將邊數由小到大排列。每一個標高對應擁有一條邊數最多的邊緣線即最外圍邊緣線，將其刪除。
3、封閉曲線高度與標高對應
03節點組主要是獲取每個標高的邊界線數量以確定每個標高的樓板數量。
4、創建樓板
04節點組主要是創建樓板。通過創建一個標高的列表，匹配各自標高的邊界線，即明確每個邊界線所在的標高。再輸入樓板的類型，即可自動在指定邊界線和指定標高下創建樓板。
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
猜你喜歡
Dynamo高級知識（一）Code Block詳細解析

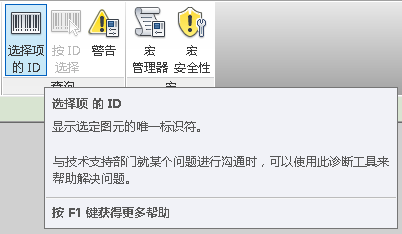

Dynamo參數化設計之如何獲得Revit中的Element ID

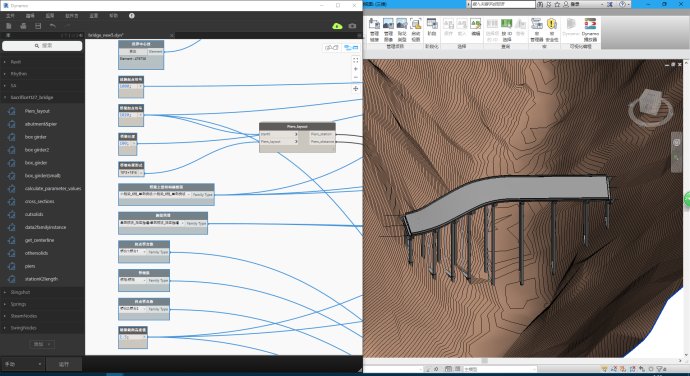

Dynamo教程 | 基于Revit+Dynamo的互通立交解決方案
