本文旨在介紹如何使用命令在CAD軟件中打斷圖形線段。打斷線段是制圖中常用的操作，它可以將一條長線段分割成多個較短的線段，或者在線段上插入一個新的點。通過打斷線段，我們可以更精確地繪制圖形，并且可以方便地進行線段的編輯和修改。

1. 使用命令行打斷線段

首先，我們可以使用CAD軟件的命令行來打斷線段。在CAD軟件中，可以通過輸入命令來進行各種操作。要打斷線段，我們可以使用“BREAK”命令。以下是使用命令行打斷線段的具體步驟：

1. 首先，選擇需要打斷的線段。可以使用鼠標點擊或者手動輸入線段的起點和終點坐標來選擇線段。
2. 在命令行中輸入“BREAK”命令，并按下回車鍵。

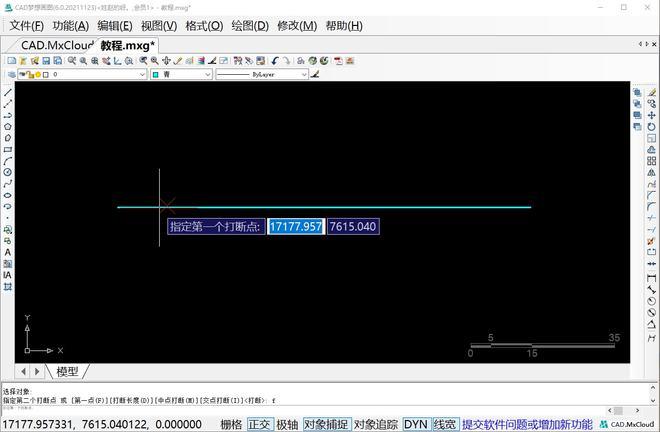

3. 然后，CAD軟件會提示你選擇打斷點。可以使用鼠標點擊線段上的一個點作為打斷點，也可以手動輸入點的坐標。
4. 接下來，CAD軟件會提示你選擇打斷方向。可以使用鼠標點擊選擇打斷線段的方向，也可以手動輸入角度。
5. 最后，CAD軟件會將選定的線段打斷成兩段，并在打斷點處生成一個新的點。

2. 使用工具欄打斷線段

除了使用命令行，CAD軟件還提供了一個方便的工具欄來打斷線段。以下是使用工具欄打斷線段的具體步驟：

1. 首先，選擇需要打斷的線段。可以使用鼠標點擊或者手動輸入線段的起點和終點坐標來選擇線段。
2. 然后，在CAD軟件的工具欄中找到“打斷”工具。該工具通常被表示為一個剪刀或者破折號的圖標。
3. 點擊“打斷”工具。然后，CAD軟件會提示你選擇打斷點。
4. 使用鼠標點擊線段上的一個點作為打斷點。點擊后，CAD軟件會將選定的線段打斷成兩段，并在打斷點處生成一個新的點。

3. 打斷線段的注意事項

在打斷線段時，需要注意以下幾點：

• 打斷點的位置要選擇得當，以確保打斷后的線段仍能符合設計要求。
• 如果打斷線段后需要進一步修改和調整，可以使用CAD軟件的其他編輯工具進行操作。
• 在打斷線段前，最好先保存當前繪圖文件，以防止誤操作導致數據丟失。

通過使用CAD軟件的命令行或者工具欄，我們可以輕松地打斷線段，并對圖形進行精確的編輯。這對于制圖和設計工作非常有幫助，可以提高繪圖效率和準確度。希望本文所介紹的方法能對讀者有所幫助。
