本文將為您介紹如何在CAD中輸入相對坐標。相對坐標是相對于參照點的坐標，它可以幫助我們在CAD軟件中更加精確地定位和繪制圖形。在本文中，我們將詳細介紹使用相對坐標的步驟和技巧。

步驟一：選擇參照點

在輸入相對坐標之前，首先需要選擇一個參照點。參照點是您繪制圖形時的基準點，所有的相對坐標都是相對于該點來計算的。通常情況下，參照點可以是圖形的起點、端點或者其他重要的位置點。

步驟二：使用相對坐標命令

在CAD軟件中，有多種方式可以輸入相對坐標，其中最常用的方式是使用相對坐標命令。您可以通過以下步驟來使用相對坐標命令：

1. 進入CAD軟件，并打開您要進行繪制的圖形。
2. 選擇繪圖工具欄上的“繪圖”選項，并在下拉菜單中選擇“線”或“多段線”工具。
3. 點擊參照點，作為起點。

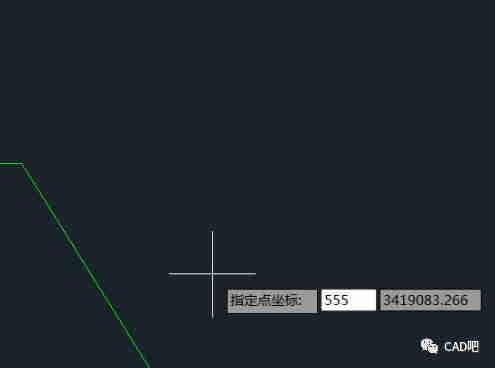

4. 在命令行中輸入“@”符號，表示您要輸入相對坐標。
5. 輸入相對于參照點的X和Y坐標值，用逗號分隔。例如，如果您想相對于參照點水平移動10個單位，垂直移動5個單位，您可以輸入“10,5”。
6. 按下Enter鍵，完成相對坐標的輸入。

技巧一：使用相對坐標計算繪圖距離

相對坐標不僅可以用于定位圖形的位置，還可以用于計算繪圖的距離。您可以使用以下技巧來使用相對坐標計算繪圖距離：

• 選擇參照點，作為起點。
• 在命令行中輸入“@”符號，表示您要輸入相對坐標。
• 輸入相對于起點的X和Y坐標值，用逗號分隔。例如，如果您想繪制一條水平線段，長度為20個單位，可以輸入“20,0”。
• 按下Enter鍵，完成相對坐標的輸入。

技巧二：使用相對坐標繪制斜線

相對坐標不僅可以用于繪制水平和垂直線段，還可以用于繪制斜線段。您可以使用以下技巧來使用相對坐標繪制斜線：

• 選擇參照點，作為起點。
• 在命令行中輸入“@”符號，表示您要輸入相對坐標。
• 輸入相對于起點的X和Y坐標值，用逗號分隔。例如，如果您想繪制一條斜線段，向右下方移動10個單位，可以輸入“10,-10”。
• 按下Enter鍵，完成相對坐標的輸入。

技巧三：使用相對坐標繪制閉合圖形

相對坐標還可以用于繪制閉合圖形，例如矩形或多邊形。您可以使用以下技巧來使用相對坐標繪制閉合圖形：

• 選擇參照點，作為起點。
• 在命令行中輸入“@”符號，表示您要輸入相對坐標。
• 輸入相對于起點的X和Y坐標值，用逗號分隔。例如，如果您想繪制一個矩形，可以輸入“10,0”、“0,5”、“-10,0”和“0,-5”，分別表示向右、向上、向左和向下的相對距離。
• 按下Enter鍵，完成相對坐標的輸入。

通過上述步驟和技巧，您可以在CAD軟件中輕松地使用相對坐標進行繪圖。相對坐標不僅可以提高繪圖的精確性，還可以減少輸入坐標的工作量，提高繪圖效率。希望本文對您有所幫助！
