本文將為您介紹如何在CAD中設置引線箭頭。引線箭頭在CAD繪圖中非常常見，它們用于標注尺寸、注釋圖形或指示特定的要素。通過正確設置引線箭頭，可以使繪圖更具清晰度和專業性。

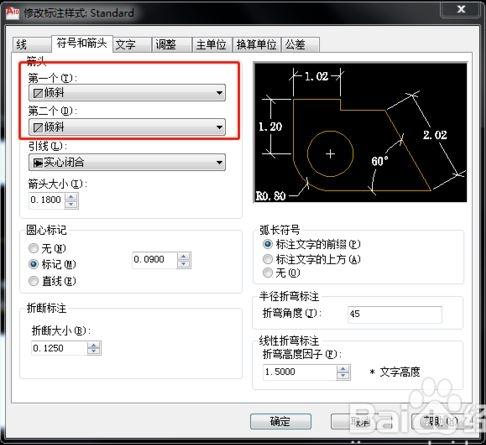

步驟一：選擇合適的箭頭樣式
在CAD中，有多種不同的箭頭樣式可供選擇，以適應不同的繪圖要求。要設置箭頭樣式，請按照以下步驟進行：
- 在CAD繪圖界面上方的菜單欄中，找到“格式”或“屬性”選項。
- 在彈出的菜單中，選擇“樣式”或“箭頭樣式”選項。
- 在箭頭樣式設置界面中，瀏覽可用的箭頭樣式，并選擇適合您繪圖需要的樣式。
- 確認選擇并保存設置。
步驟二：設置箭頭大小
在CAD中，您可以根據需要調整箭頭的大小。要設置箭頭大小，請按照以下步驟操作：
- 在CAD繪圖界面上方的菜單欄中，找到“格式”或“屬性”選項。
- 在彈出的菜單中，選擇“樣式”或“箭頭樣式”選項。
- 在箭頭樣式設置界面中，找到箭頭大小選項。
- 根據需要調整箭頭大小的數值或使用滑動條進行調整。
- 點擊確認并保存設置。
步驟三：設置箭頭的位置
在CAD中，您可以自定義箭頭的位置，以確保它們與繪圖元素對齊。要設置箭頭的位置，請按照以下步驟進行：
- 選擇需要添加箭頭的繪圖元素。
- 在CAD繪圖界面上方的菜單欄中，找到“格式”或“屬性”選項。
- 在彈出的菜單中，選擇“樣式”或“箭頭樣式”選項。
- 在箭頭樣式設置界面中，找到箭頭位置選項。
- 根據需要選擇箭頭在繪圖元素的開始、中間或末尾位置。
- 確認選擇并保存設置。
步驟四：應用設置到繪圖
設置完箭頭樣式、大小和位置后，您可以將其應用到繪圖中的引線上。要應用設置，請按照以下步驟進行：
- 選擇繪圖中的引線。
- 在CAD繪圖界面上方的菜單欄中，找到“格式”或“屬性”選項。
- 在彈出的菜單中，選擇“樣式”或“箭頭樣式”選項。
- 在箭頭樣式設置界面中，確認之前選擇的箭頭樣式、大小和位置。
- 點擊應用或確認按鈕，將設置應用到選中的引線上。
通過以上步驟，您可以在CAD中輕松設置引線箭頭。記住，合適的箭頭樣式、大小和位置對于繪圖的清晰度和可讀性至關重要。根據您的繪圖要求，選擇合適的設置，使繪圖更具專業性。
