本文將介紹如何在SketchUp草圖大師中調整填充圖案方向。填充圖案是SketchUp中一種常用的效果，可以用來給模型的表面添加紋理和顏色。通過調整填充圖案的方向，可以實現更加自然和逼真的效果。下面將詳細介紹如何在SketchUp草圖大師中進行填充圖案方向的調整。
步驟一：選擇要調整填充圖案方向的面
首先，在打開的SketchUp草圖大師中選擇需要調整填充圖案方向的面。可以通過點擊鼠標左鍵選擇一個面，或者按住Shift鍵點擊多個面進行選擇。
步驟二：打開實體編輯器

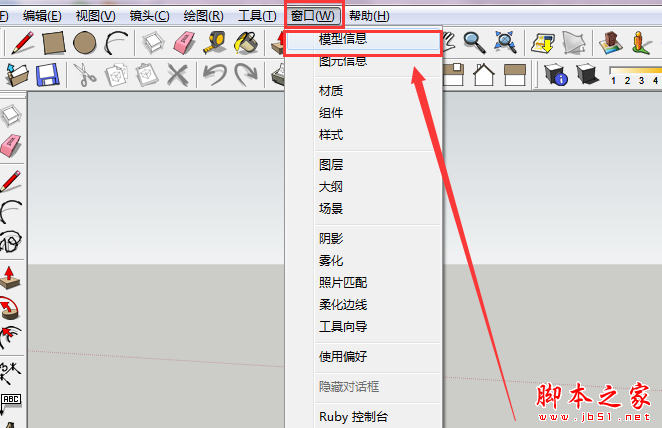

在頂部菜單欄中，點擊“窗口”選項，再選擇“實體編輯器”選項。實體編輯器是一個用于編輯模型實體屬性的工具。點擊后，實體編輯器窗口會在界面中打開。
步驟三：選擇填充圖案方向

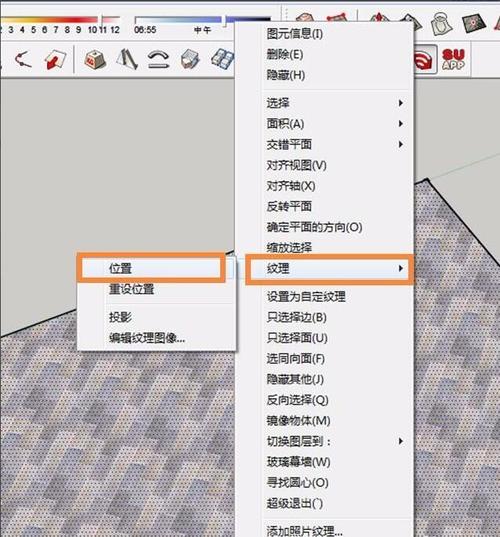

在實體編輯器中，可以看到一個名為“材質”的選項卡。點擊該選項卡，將顯示與所選面相關的填充材質信息。在填充材質信息中，可以找到一個名為“方向”的選項。點擊“方向”，將出現一個下拉菜單。
步驟四：調整填充圖案方向
在下拉菜單中，有幾個選項可供選擇：X、Y、Z和自定義。X、Y和Z分別代表模型的三個軸線方向。通過選擇這些選項，可以使填充圖案沿著相應的軸線方向進行調整。
如果需要進行更具體的調整，可以選擇“自定義”選項。選擇“自定義”后，會顯示一個名為“旋轉”和一個名為“移動”的選項。通過調整“旋轉”選項的數值，可以使填充圖案按照一定角度進行旋轉。通過調整“移動”選項的數值，可以使填充圖案在面上進行平移。
步驟五：確認并應用修改
在調整完填充圖案方向后，點擊實體編輯器窗口右下角的“關閉”按鈕，或者直接點擊界面上的其他區域，以關閉實體編輯器窗口。此時，填充圖案方向的調整就會自動應用到所選面上。
可以通過選擇其他面進行填充圖案方向調整的操作。重復以上步驟，即可對不同的面進行不同的填充圖案方向調整。
總結
通過以上步驟，可以在SketchUp草圖大師中輕松調整填充圖案的方向。填充圖案方向的調整可以使模型更加逼真，提高設計效果。希望本文的說明對于使用SketchUp草圖大師進行填充圖案方向調整的用戶有所幫助。
