本文將介紹如何解決CAD打印中線寬缺失的問題。在CAD設計中，線寬是設計圖紙中非常重要的一個要素。然而，有時候在打印CAD圖紙時，會出現線寬缺失的情況，即打印出來的圖紙中，原本應該有的粗細不同的線條變得模糊或者完全消失了。這種情況嚴重影響了圖紙的可讀性和準確性。接下來，我們將討論這個問題的原因，并提供一些解決方法。
問題原因
線寬缺失的問題通常是由于打印設置不正確引起的。常見的原因包括以下幾點：
1. 打印機設置問題：某些打印機默認的打印設置可能會導致線寬缺失的問題。例如，打印機可能會將所有線條的寬度設置為相同的值，而忽略了CAD圖紙中設定的不同線寬。
2. 軟件設置問題：打印CAD圖紙時，使用的打印軟件可能存在設置問題。如果軟件未正確識別CAD圖紙的線寬信息，就無法正確地打印出不同寬度的線條。
3. CAD圖紙設置問題：有時候，線寬缺失的問題也可能是由于CAD圖紙本身的設置問題引起的。例如，圖紙中的線寬屬性未正確設置，或者圖層設置不正確。
解決方法
下面是一些解決CAD打印中線寬缺失問題的方法：

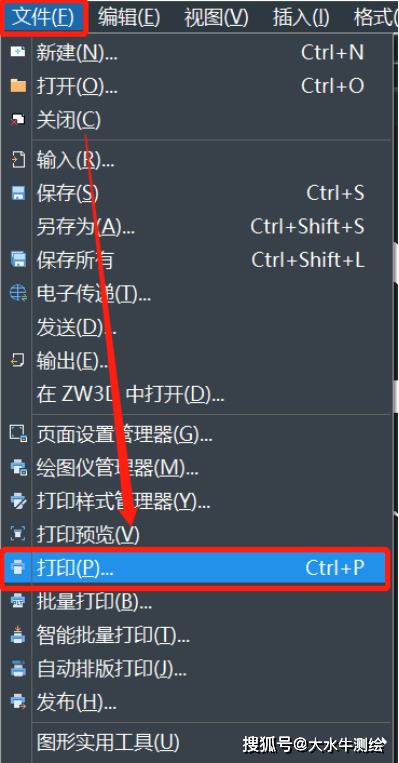

1. 檢查打印機設置

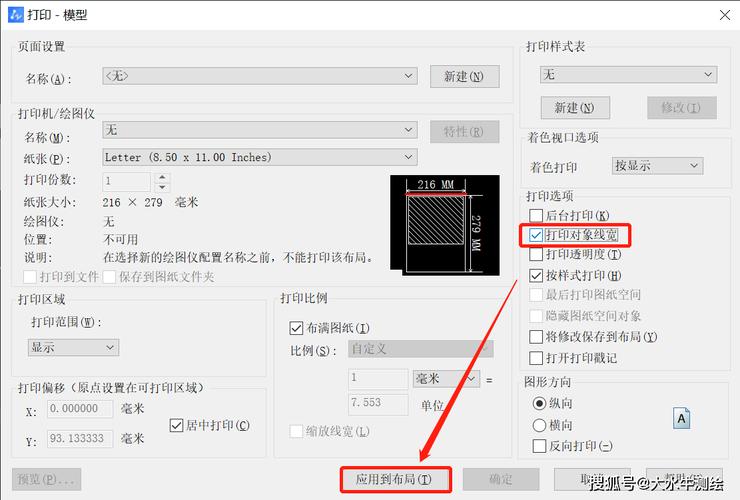

首先，我們需要檢查打印機的設置，確保其支持打印不同線寬的CAD圖紙。在打印設置中，查找和調整相關的選項，例如“線寬適應”或“使用CAD線寬”。確保打印機能夠正確識別CAD圖紙中的線寬信息。
2. 使用正確的打印軟件
選擇一個適用于CAD圖紙打印的專業軟件，并確保其能夠正確識別和處理CAD圖紙中的線寬信息。常見的CAD軟件如AutoCAD、SolidWorks等都有自帶的打印功能，可以使用它們來打印CAD圖紙。
3. 檢查CAD圖紙設置
在CAD設計軟件中，檢查圖紙的線寬設置是否正確。確保所需的線寬已正確設定，可以通過檢查線寬屬性或者圖層設置來進行調整。此外，還要確保圖紙中的線條已經正確分配到正確的圖層，以避免出現線寬缺失的問題。
4. 導出為PDF格式
如果仍然無法解決線寬缺失的問題，可以嘗試將CAD圖紙導出為PDF格式，然后再進行打印。PDF格式可以更好地保留CAD圖紙中的線寬信息，并且在不同打印機上的兼容性較好。
5. 聯系技術支持
如果以上方法都無法解決線寬缺失的問題，建議聯系CAD軟件或打印機的技術支持團隊。他們可以提供具體的解決方案和技術支持，幫助解決線寬缺失的問題。
總結起來，線寬缺失是CAD打印中常見的問題，但它可以通過正確的打印機和軟件設置，以及對CAD圖紙本身的設置進行調整來解決。通過遵循上述方法，您應該能夠成功打印出具有正確線寬的CAD圖紙。
