3DMAX教程 | 如何修正CAD坐標偏移問題

發布于：2025-01-07 22:40:01

首頁/技術分享/3dsmax

1438

BIM中文網

本文旨在介紹如何修正CAD坐標偏移問題。在CAD設計和制圖過程中，經常會遇到坐標偏移的情況，導致繪圖結果與實際情況不符。解決這個問題需要一定的技巧和方法，本文將從原因分析、修正步驟、常見工具等方面進行詳細說明。

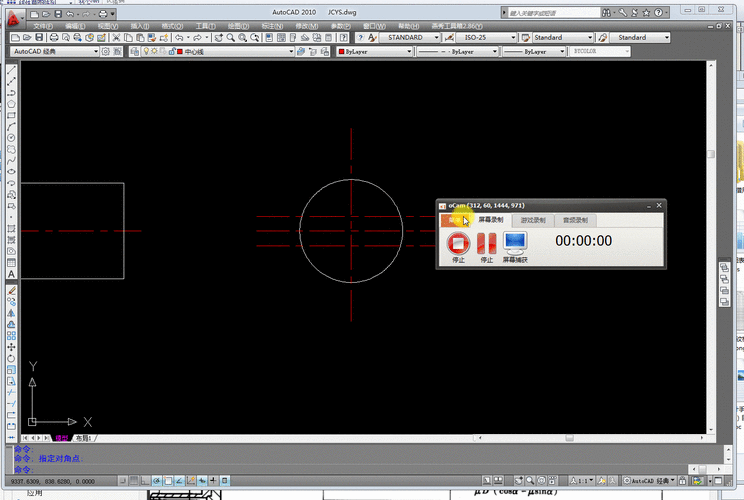

如何修正CAD坐標偏移問題 - BIM,Reivt中文網

原因分析

坐標偏移問題的出現通常是由于以下幾個原因造成的：

1. CAD軟件設置問題：在繪圖過程中，如果CAD軟件的坐標設置不正確，容易導致坐標偏移。比如坐標系的原點位置設置錯誤、單位設置不一致等。

2. 數據導入問題：從其他CAD軟件或者外部文件導入數據時，由于不同軟件的坐標系統和單位設置可能不同，也會導致坐標偏移。

3. 測量誤差：在實際測量過程中，由于測量?jī)x器的精度限制、人為操作失誤等因素，測量數據可能存在誤差，從而導致坐標偏移。

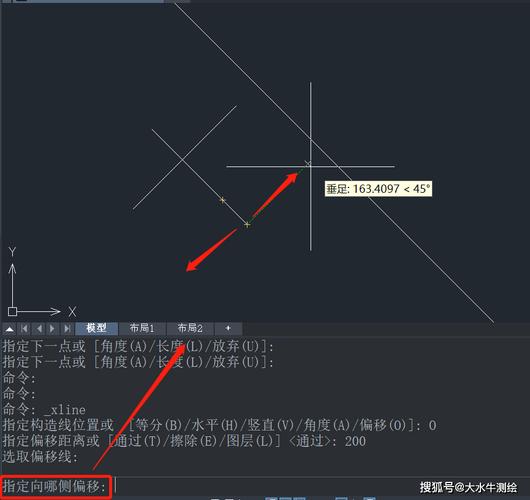

如何修正CAD坐標偏移問題 - BIM,Reivt中文網

修正步驟

修正CAD坐標偏移問題的步驟如下：

1. 檢查CAD軟件設置：首先要檢查CAD軟件的坐標設置是否正確。可以在軟件的設置或者選項中找到坐標系原點和單位的設置。確保坐標系原點與實際繪圖的原點位置一致，單位設置與實際使用的單位一致。

2. 比較參考坐標點：如果是從其他CAD軟件或者外部文件導入數據引起的坐標偏移，可以選擇幾個參考坐標點進行比較。找到在兩個坐標系統中位置相對固定不變的點，比較它們?cè)诶L圖中的坐標值，從而確定坐標偏移的情況。

3. 計算偏移量：根據比較參考坐標點的結果，可以計算出坐標偏移的量。通常可以使用簡單的幾何關系進行計算，比如兩點之間的距離、角度的差異等。

4. 應用偏移量：根據計算得到的偏移量，對繪圖中的坐標進行修正。可以使用CAD軟件提供的移動、旋轉、縮放等工具，按照計算結果進行相應的操作，將繪圖中的坐標修正到正確的位置。
