繪制機電部分時，首先要做的就是劃分系統，以消防系統來做個教學，跟著我的步伐往下走。畫消防管道之前所要做的就是添加其需要的構建，修改其對應的顏色（例如消防管道紅色），然后選擇對應的系統類型，接下來就可以繪制消防管道了。

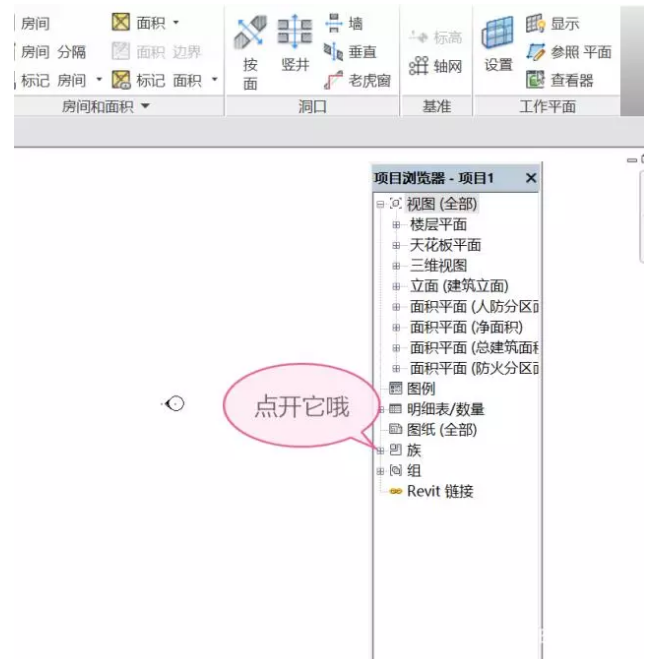

第一步哦！

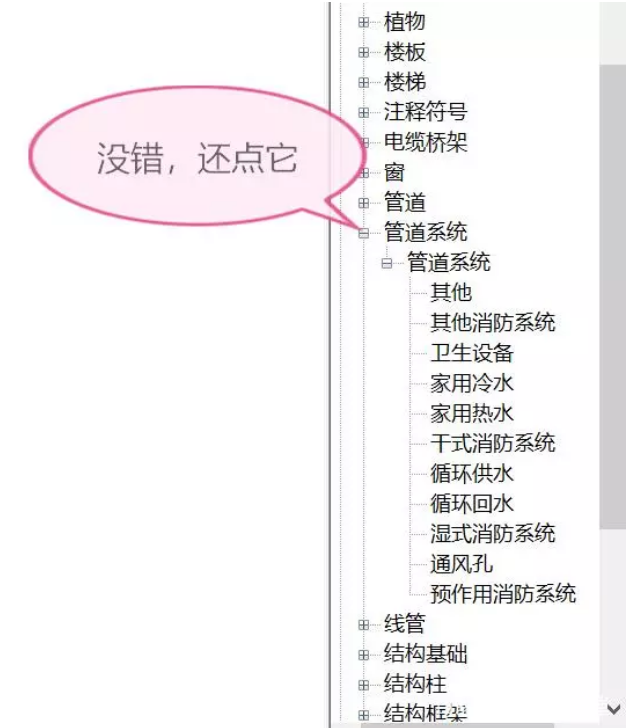

俺是第二步

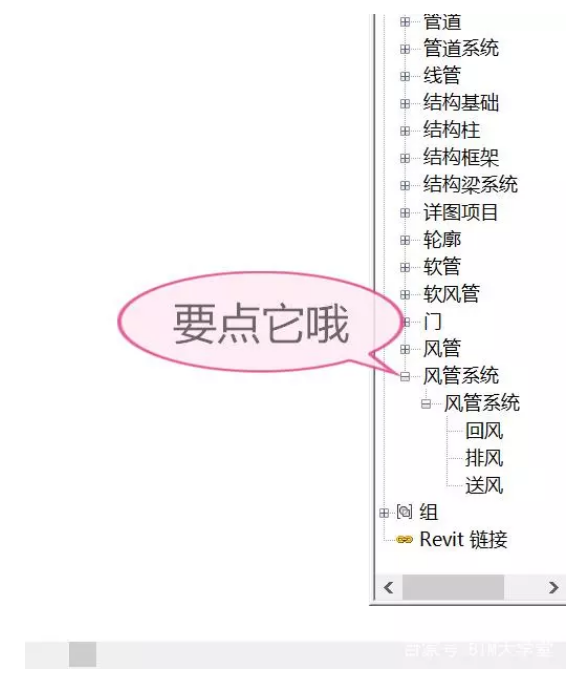

風管跟水管不一樣哦！（拓展一下）

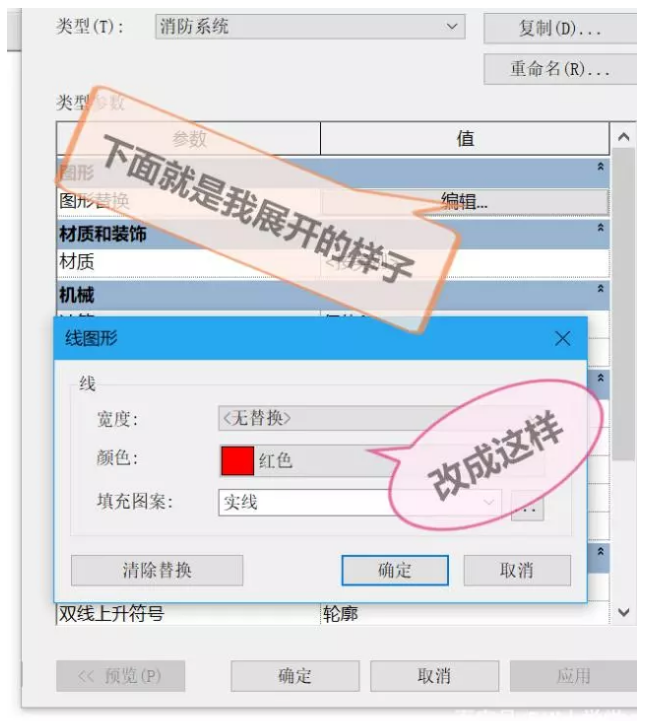

選中一個消防系統，點擊鼠標右鍵選擇“復制”命令，然后再次選擇復制后的系統，點擊鼠標右鍵，選擇“重命名”命令，改為“消防系統”雙擊打開“消防系統”。
第三步啦！
好快啊！第四步了。
嗯，第五步
第六步，哈哈

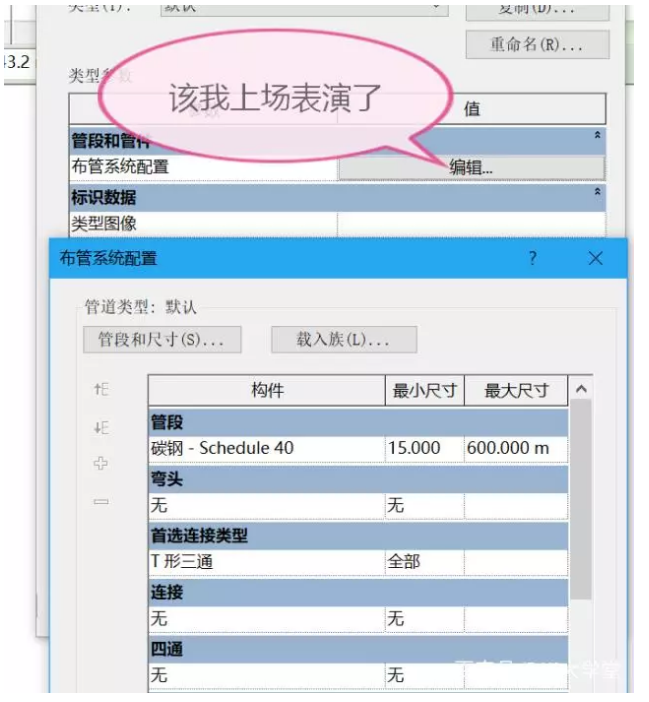

這是第七步啦！

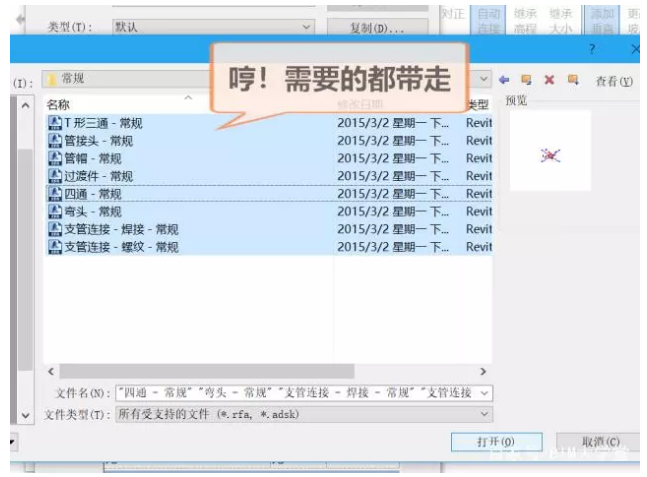

點擊“載入族”——>機電——>水管管件——>常規
繼續往下看
第幾步我也記不住了。

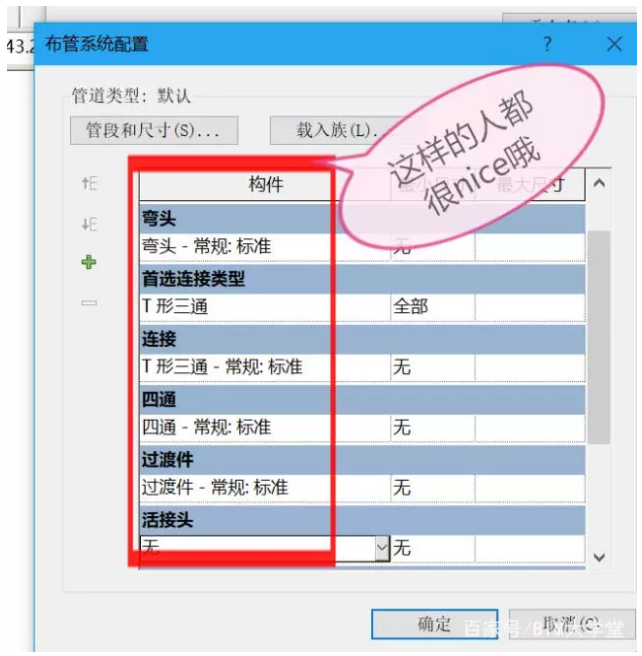

把載入的管件都添加進去，看下面。
這一步當然我也記不住是第幾步了。
點擊“確定”就該下一步啦！
看看了上面，這是第十步。

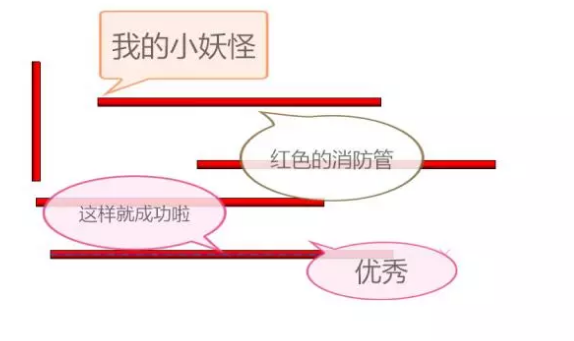

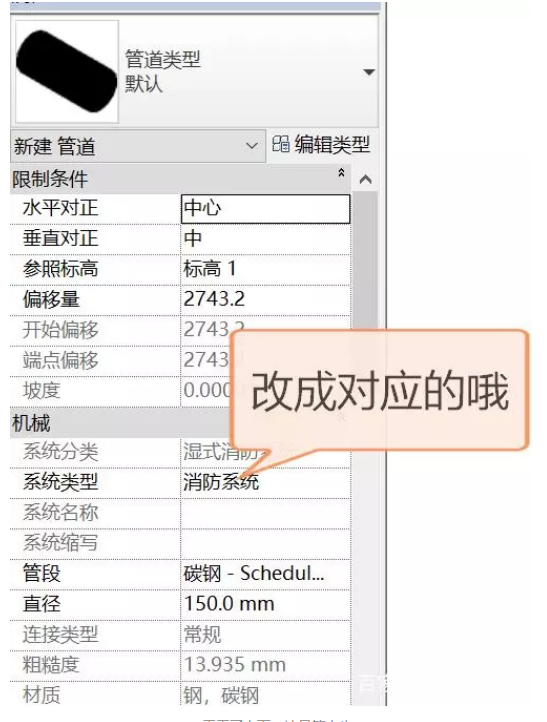

選好“系統類型”后就可以繪制管道了。
嘻嘻，第十一步
來源：BIM大學堂
