陶立克柱看似很復雜，其實很簡單，只需要先繪制好柱身，會用到陣列工具的使用再繪制柱子上部或下部分，最后采用鏡像工具就可以。首先我們新建一個族樣板選擇公制常規模型

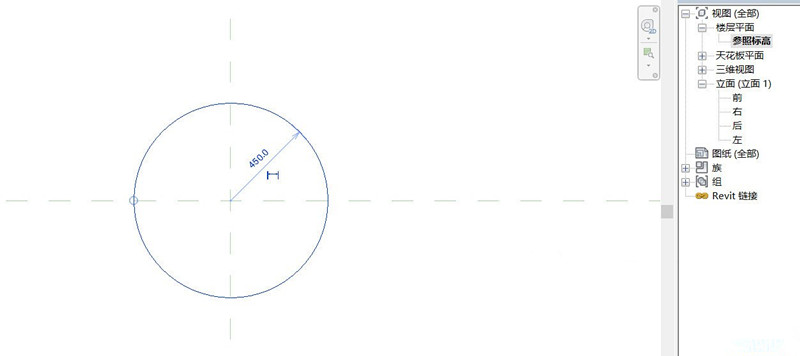

采用拉伸方式在參照平面繪制柱身為450的圓形，并修改他的高度為5000

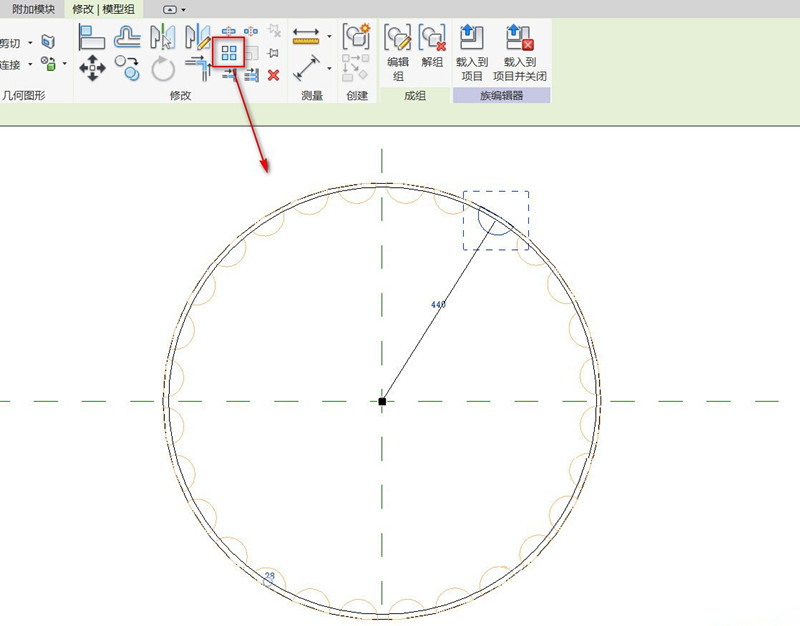

繼續在參照標高用空心拉伸繪制一個半徑為40的半圓，并修改高度為5000，采用徑向陣列的方式，補齊柱身的其他半圓形的空心拉伸；

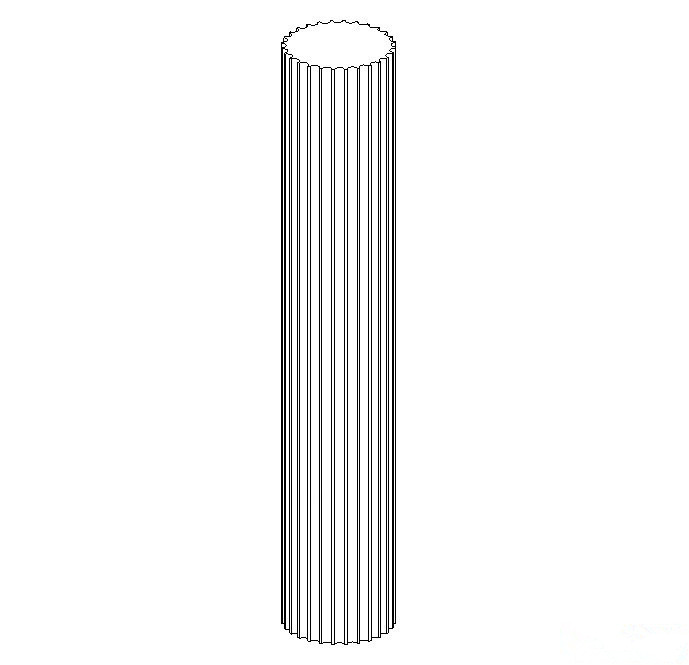

這樣，我們的柱身就繪制好了

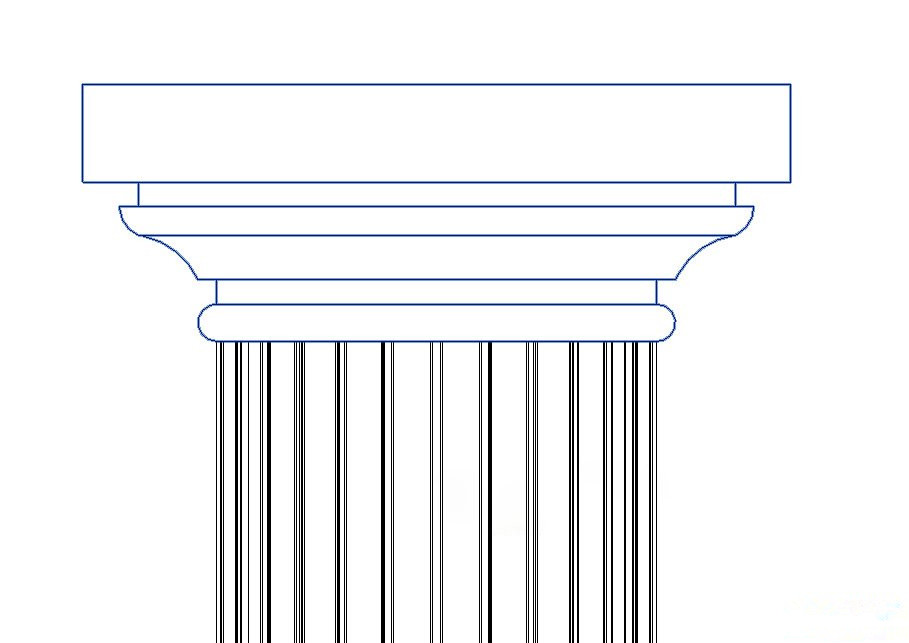

接下來繪制柱子的上部分，使用旋轉工具進行創建，在前立面圖按照題目要求繪制旋轉路徑，添加旋轉軸后完成就可以繪制好柱子的上部分

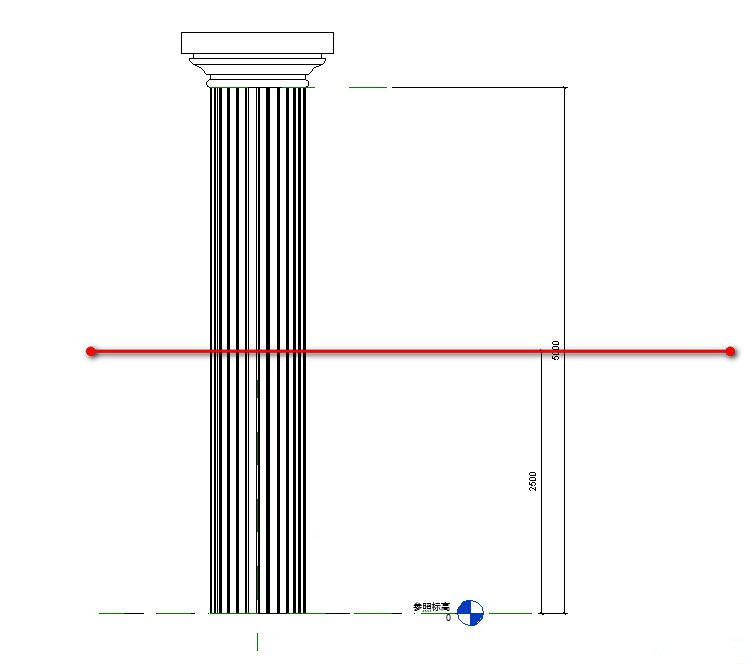

柱子的下部分跟上部分是一樣的，這是我們只要通過鏡像工具就可以完成，我們可以通過設置參照線找到中線，才可以通過鏡像拾取軸進行鏡像

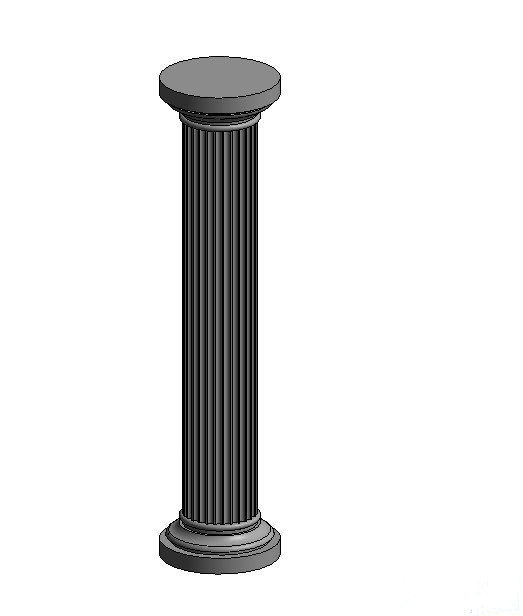

最后利用鏡像工具復制好柱子的下半部分，這樣陶立克柱就繪制好啦
