在Revit中可以使用“高程點坡度”來標記管道放坡方向（即水流方向），但是沒有坡度的管道水流方向要如何標記呢？
方法一：

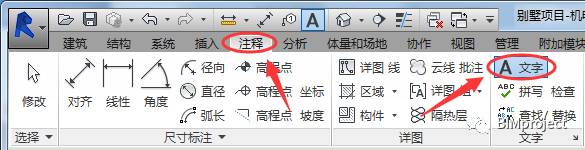

1.點擊“注釋”選項卡找到“文字”工具，選擇“帶引線文字”；

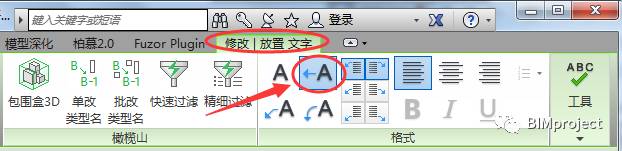

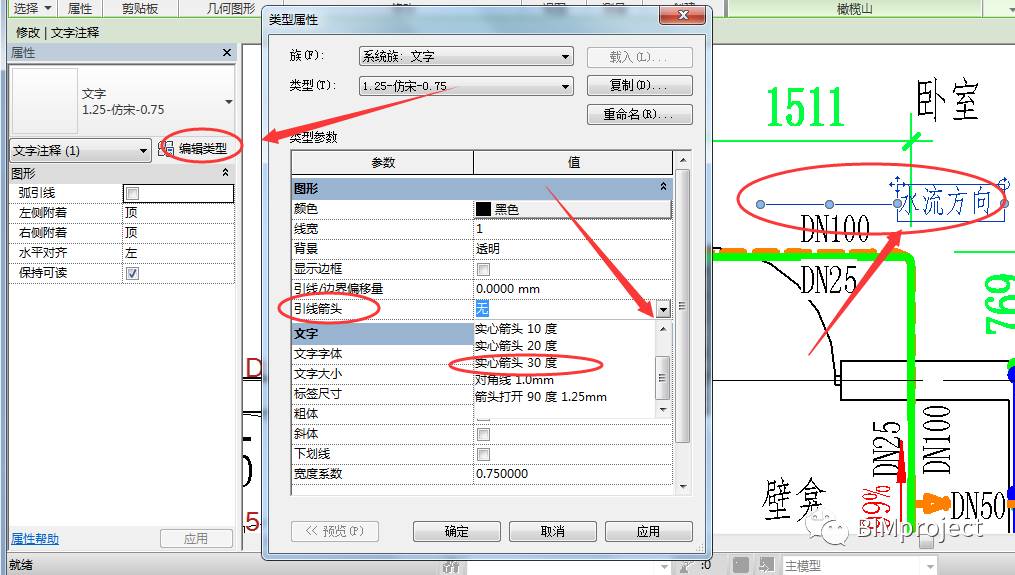

2.標記管道水流方向，如果標記上的引線沒有箭頭，可以選中該標記，在類型屬性中進行設置，還可以自行修改字體大小等參數；
方法二：

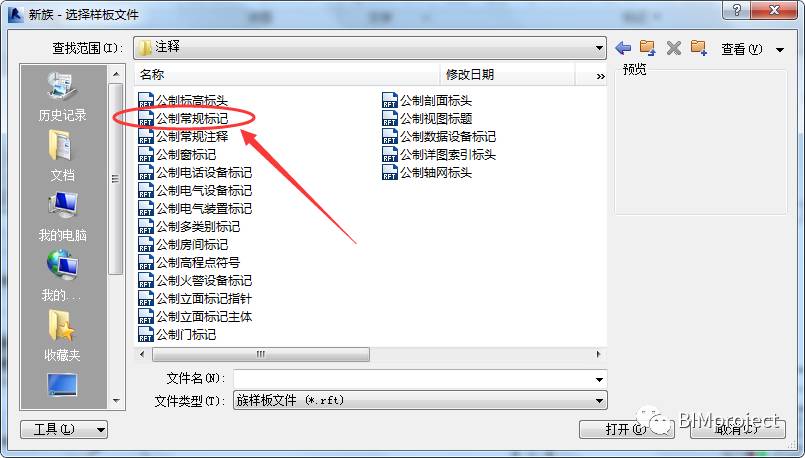

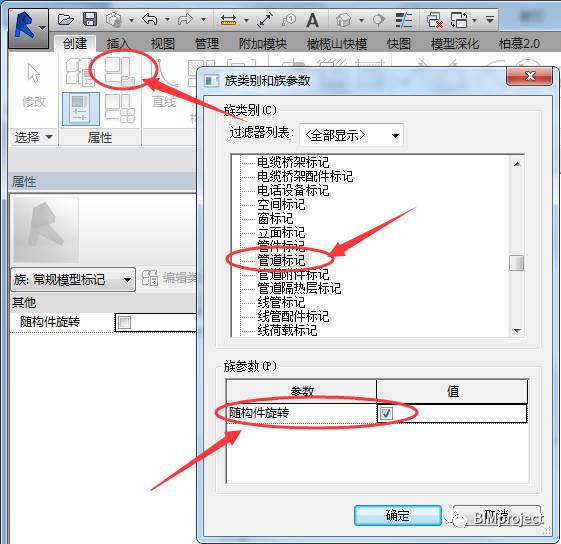

1.使用“公制常規標記”族樣板創建一個管道標記族，先將族類別修改為“管道標記”，并勾選隨構件旋轉；

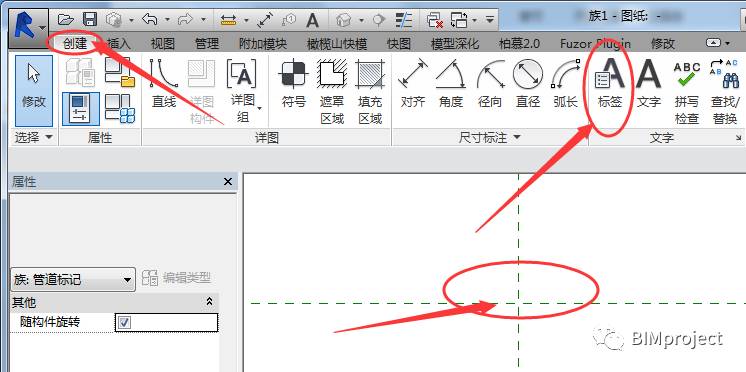

2.在創建選項卡下點擊“標簽”，在視圖界面選擇一個點放置該標簽；
（注：放置位置盡量選擇參照中心線附近，載入到項目中才能更好的控制放置點）

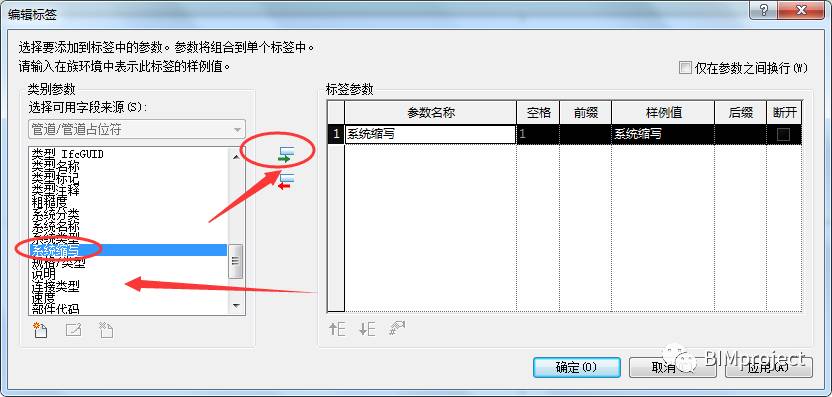

3.編輯標簽，在類別參數中選擇一個系統類別，（可以根據需要進行選擇，我這里選擇一個“系統縮寫”來說明，還可以加上尺寸、流速等相關參數作為標簽）

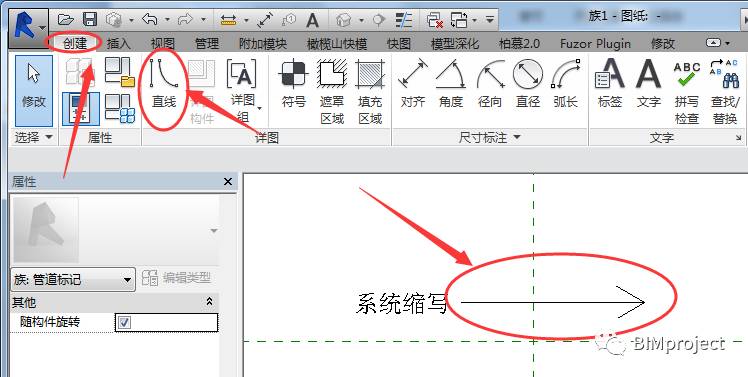

4.使用“創建”選項卡下的“直線”命令繪制直線并加上箭頭；

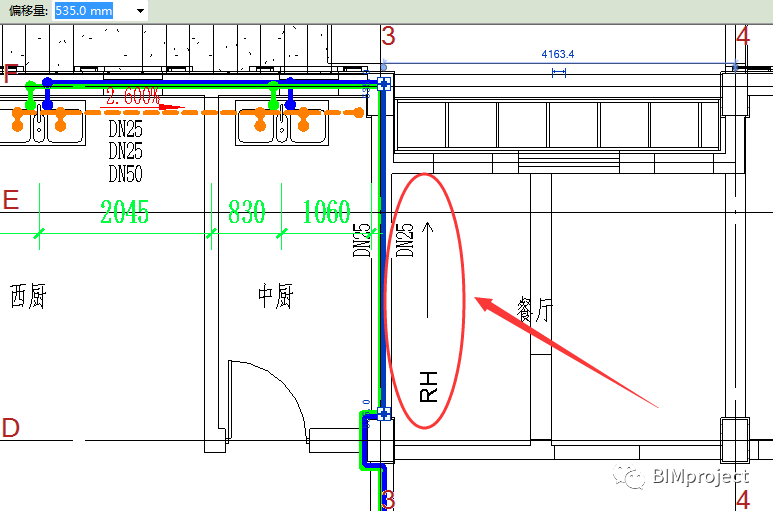

5.載入到項目中，選擇管道進行放置；
（注：如果放置好的標記大小、線長度、文字與線距離不滿意，需要返回到標記族進行調整，直到滿意為止）
來源：BIMproject-王馮聰
