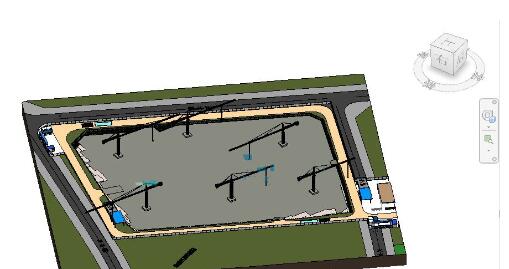

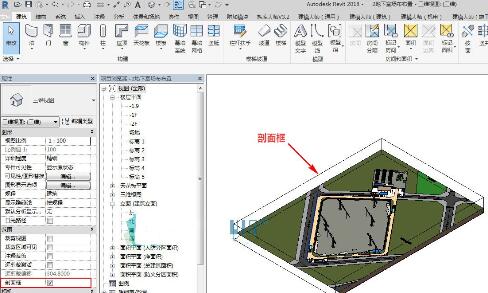

首先來看看模型，進入【三維視圖】，勾選屬性面板中的“范圍：剖面框”，這時三維模型中就出現一個剖面框。

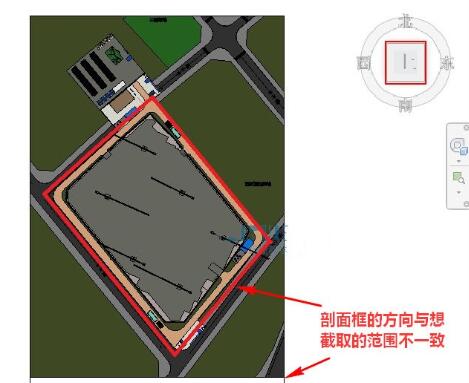

進入上立面視圖，清楚的可以看到：剖面框和所要截取的模型范圍不一致，怎么辦呢?

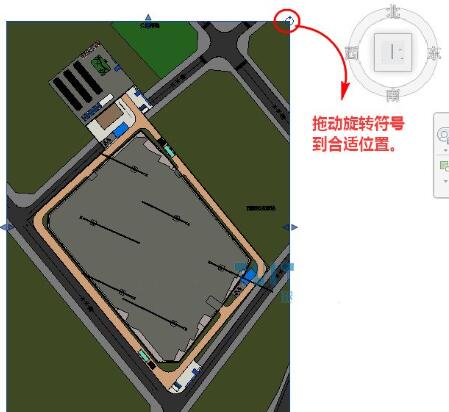

單擊剖面框，激活剖面框，此時剖面框除在激活狀態下有6個方向的拖動柄外，在角點位置多一個旋轉符號。(進入上立面視圖是為方便控制旋轉方向)這個旋轉符號就是重點啦!!鼠標拖動旋轉符號到合適的位置。這時剖面框就旋轉了。
也可以在單擊選中剖面框的狀態下，利用修改面板的【旋轉】命令也是OK的
最后就是拖動6個方向的拖柄，調整一下剖切的范圍。最后要出圖片時，再把剖面框隱藏(HH或者EH)就可以了。
以上這里為各位分享了Revit剖面框進行旋轉和隱藏的操作教程。有需要的朋友趕快來看看本篇文章吧。
