在做項目建模的過程中，通常會賦予不同類型管道不同的顏色，方便區分修改，例如不同系統的管道，用顏色來區分屬于哪個系統。下面以不同管徑為例進行講解。

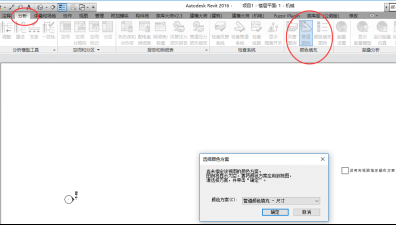

1、打開Revit，點擊“分析”下拉列表中“顏色填充”里的“管道圖例”，將其放置在繪圖區域任意位置，彈出“選擇顏色方案”對話框，點擊“確定”，如圖所示。

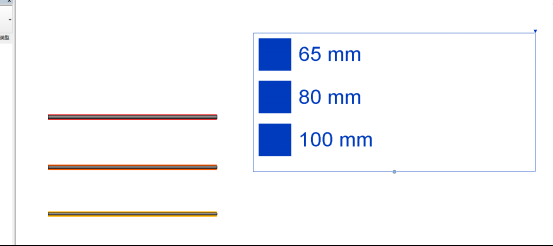

2、分別畫尺寸為100mm，80mm，65mm的管道，自動生成圖例，如圖所示。

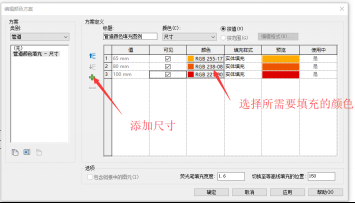

3、選中放置的“管道顏色填充圖例”，點擊“修改|管道顏色填充圖例”選項卡下，“方案”面板中“編輯方案”命令，如圖所示。
意義：這樣不同尺寸的管道就可以以不同的顏色區分開來，此方法只針對當前平面有效，不影響其他平面及三維視圖。同樣可以用此方法來區分不同系統的管道，方便建模。
